Quando um transformador ou uma subestação industrial falha, a conta não é só o equipamento. É produção parada, lote perdido, contrato atrasado e, em muitos casos, risco à segurança da equipe. Este guia mostra o que a manutenção de subestação e transformador precisa cobrir na prática, quais ensaios antecipam falha e quando vale contratar uma equipe especializada para operar em todo o Brasil.
Se a sua planta depende de média tensão, cabine primária ou transformador de potência, este conteúdo serve como checklist técnico e comercial: o que fazer, com que frequência e o que documentar para auditoria, seguradora e operação.
Por que subestação e transformador são ativos críticos
Em uma planta industrial, a subestação concentra a entrada da concessionária, proteção, medição e transformação. O transformador é o elo entre a média tensão e a baixa tensão que alimenta CCMs, QGBTs e linhas de processo. Falha nesses ativos costuma derrubar a planta inteira, não só um setor.
- Impacto operacional: uma hora de parada em processo contínuo (siderurgia, mineração, alimentos, papel e celulose) pode superar o custo anual de um plano preventivo bem feito.
- Risco de segurança: óleo isolante, arco elétrico e acesso a média tensão exigem procedimento LOTO, NR-10 e equipe autorizada.
- Documentação: seguradoras, clientes corporativos e fiscalização pedem laudos, histórico de ensaios e ART das intervenções.
- Lead time de reposição: transformador de potência e peças de proteção de média tensão raramente estão "na prateleira". Corretiva emergencial demora.
Adiar inspeção de óleo, termografia ou reaperto em conexões de média tensão é uma das formas mais caras de "economizar" na manutenção elétrica.
O que entra no escopo de manutenção de subestação
O pacote típico de eletricidade industrial para subestação e cabine inclui:
- Inspeção visual de células, barramentos, isoladores, aterramento e sinalização
- Termografia em conexões, disjuntores, TC/TP e transformadores
- Reaperto torqueado de conexões (com procedimento e registro)
- Ensaios elétricos de isolamento, resistência de contato e continuidade de aterramento
- Testes e ajuste de relés de proteção e seletividade (quando no escopo)
- Verificação de intertravamentos, bloqueios e estado de chaves seccionadoras
- Limpeza controlada, verificação de ventilação, umidade e IP da instalação
- Atualização de unifilar, prontuário e relatório fotográfico
Em média tensão, as referências práticas passam pela NBR 14039 (instalações elétricas de média tensão) e pelos procedimentos de segurança da NR-10. O desenho do plano deve refletir a criticidade da planta, não um checklist genérico de "uma vez por ano".
Manutenção de transformador: preventiva e preditiva
Transformadores a óleo ou a seco pedem rotinas diferentes, mas a lógica é a mesma: detectar degradação antes da falha. Em motores, geradores e transformadores, a Novek combina inspeção, ensaios e intervenção programada.
Transformador a óleo
- Análise físico-química do óleo isolante: umidade, acidez, tensão de ruptura e partículas.
- Análise de gases dissolvidos (DGA): antecipa sobreaquecimento, descarga parcial e arcos internos.
- Nível, vazamento e conservador: inspeção visual e registro fotográfico.
- Buchas, radiadores e ventilação: estado mecânico, corrosão e limpeza.

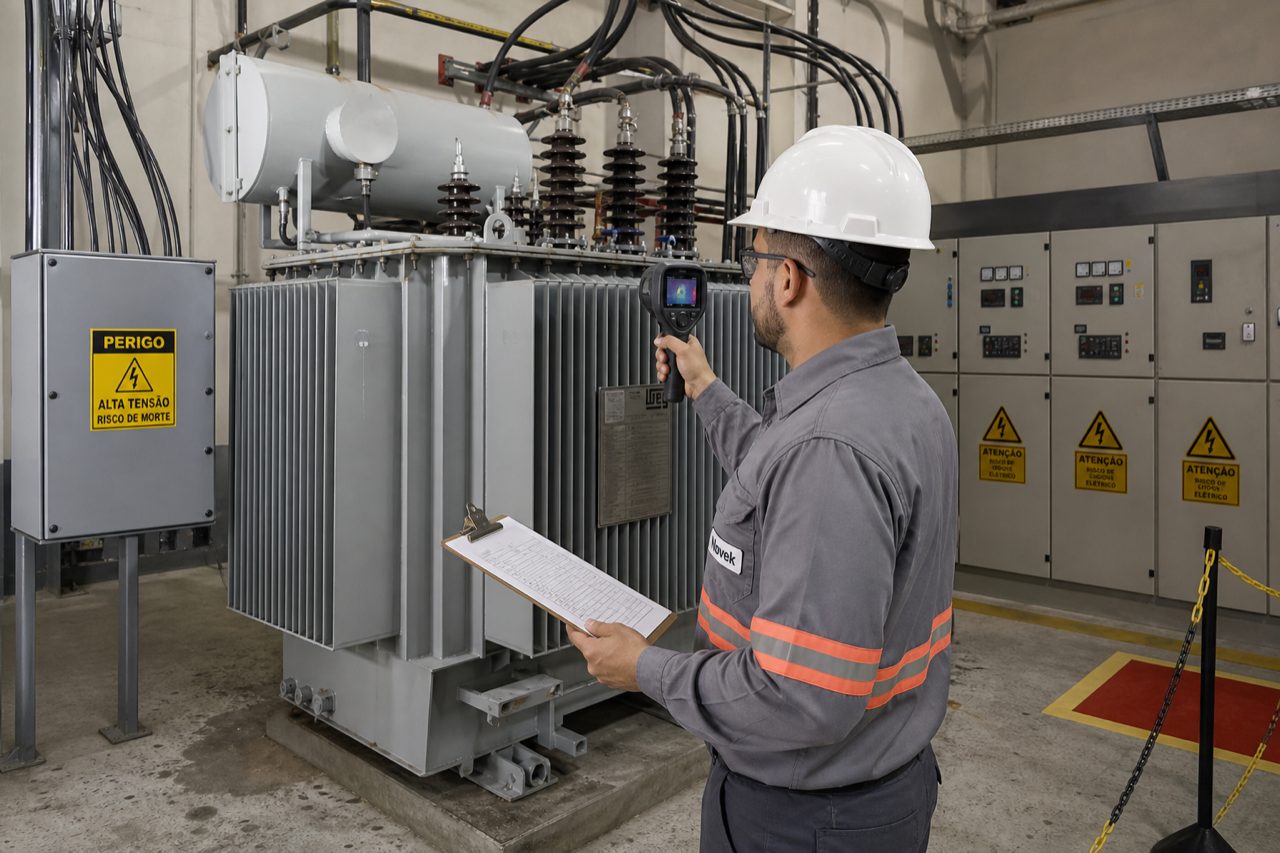

- Termografia: hotspots em conexões, buchas e superfície do tanque.
Transformador a seco
- Limpeza de bobinas e núcleos (sem agressão ao isolamento)
- Medição de isolamento e fator de dissipação quando aplicável
- Verificação de ventilação forçada, filtros e sensores de temperatura
- Aperto de conexões e inspeção de isoladores e blindagens
Ensaios elétricos frequentes
- Resistência de isolamento (megger) entre enrolamentos e massa
- Relação de transformação (TTR)
- Resistência ohmica de enrolamentos
- Continuidade e qualidade do aterramento
- Termografia pós-energização em carga
Esses ensaios não substituem o julgamento técnico. Eles geram tendência. É a tendência (e não um número isolado) que decide se a intervenção é reaperto, regeneração de óleo, revisão de proteção ou troca programada.
Periodicidade recomendada (referência industrial)
| Atividade | Periodicidade típica | Observação |
|---|---|---|
| Inspeção visual e termografia | Trimestral a semestral | Aumentar frequência em ambiente quente, úmido ou com carga próxima do limite |
| Análise de óleo (físico-química) | Anual | Semestral em transformadores críticos ou com histórico anômalo |
| DGA (gases dissolvidos) | Anual ou sob alerta | Antecipar se houver tendência de aquecimento ou eventos de proteção |
| Ensaios elétricos completos | Anual a bianual | Alinhar com parada programada |
| Manutenção corretiva / overhaul | Sob demanda | Somente após diagnóstico; evitar "abrir por abrir" |
Periodicidade deve entrar no plano anual de manutenção e nas janelas de parada programada elétrica. Subestação não se "encaixa" na véspera.
8 sinais de que a manutenção está atrasada
- Aquecimento recorrente em buchas, conexões ou radiadores, mesmo após reaperto.
- Óleo escuro, com odor anormal ou nível caindo sem explicação operacional.
- Alarmes de proteção (sobretemperatura, Buchholz, diferencial) sem investigação formal.
- Ruído, vibração ou zumbido fora do padrão em regime estável.
- Umidade e corrosão na cabine, com IP inadequado ou ventilação falha.
- Documentação inexistente: sem unifilar atualizado, sem histórico de ensaios, sem ART.
- Carga acima do projeto por expansões sucessivas sem estudo de demanda.
- Corretivas frequentes sem plano preditivo: a planta só age quando queima.
Dois ou mais sinais em ativo crítico justificam diagnóstico imediato com termografia, análise de óleo (quando aplicável) e revisão do plano de proteção. Veja também o papel da termografia em painéis na cadeia de distribuição após o transformador.
Preventiva, preditiva ou corretiva: qual misturar
O melhor resultado costuma ser o híbrido descrito em nosso guia de manutenção preventiva vs preditiva:
- Preventiva: reaperto, limpeza, troca de consumíveis e rotinas calendário.
- Preditiva: termografia, DGA, tendência de isolamento e monitoramento de temperatura.
- Corretiva planejada: intervenção só depois do diagnóstico, dentro de janela acordada.
- Corretiva emergencial: deve ser exceção. Se virou regra, o plano de manutenção falhou.
Como planejar a intervenção sem derrubar a planta
- Mapear criticidade: qual transformador ou célula, se cai, para a fábrica.
- Levantar histórico: ensaios anteriores, eventos de proteção, reformas e carga atual.
- Definir escopo e sobressalentes: buchas, juntas, óleo, sensores, peças de proteção.
- Alinhar janela de parada: coordenar com produção, segurança e concessionária quando necessário.
- Executar com LOTO e NR-10: equipe autorizada, EPI, procedimento e registro.
- Comissionar e termografar pós-carga: validar temperatura e ausência de anomalia.
- Entregar laudo: resultados, fotos, recomendações priorizadas e ART.
Quanto custa (faixas indicativas)
Valores variam com potência, tensão, acesso, criticidade e se o escopo é só diagnóstico ou inclui regeneração/troca. Referências para indústrias no Brasil:
- Inspeção + termografia de subestação/cabine: a partir de R$ 3.500-8.000
- Análise de óleo + DGA (por transformador): R$ 1.200-3.500
- Campanha anual de ensaios elétricos (planta média): R$ 12.000-40.000
- Manutenção corretiva programada / overhaul: dezenas a centenas de milhares, conforme potência e peças
- Contrato anual com SLA: costuma sair mais barato que duas emergências não planejadas
Faixas indicativas. Orçamento fechado exige dados de placa, histórico e visita técnica. Solicite orçamento técnico com retorno em até 24h em horário comercial.
Erros comuns que encarecem a operação
- Confiar só na inspeção visual. Falha interna de transformador quase nunca "aparece" a olho nu a tempo.
- Ignorar tendência de óleo e temperatura. Um ensaio isolado sem histórico engana.
- Contratar corretiva sem diagnóstico. Trocar peça sem causa raiz repete a falha.
- Não atualizar unifilar e seletividade após expansão de carga.
- Deixar documentação para depois. Sem laudo, a próxima auditoria ou sinistro vira problema jurídico.
Como a Novek pode ajudar
A Novek Energia executa manutenção de subestação e transformador com foco em disponibilidade industrial: diagnóstico, ensaios, intervenção programada e documentação para auditoria. Integramos o escopo com eletricidade industrial, motores e geradores, serviços de campo e consultoria técnica quando há estudo de seletividade ou qualidade de energia.
Atendemos indústrias em todo o Brasil, com mobilização de equipe técnica, procedimentos NR-10 e relatório assinado por responsável técnico. Se a sua subestação aquece, o óleo está atrasado ou a última inspeção foi "só visual", fale com a Novek ou chame no WhatsApp. Em até 24h retornamos com escopo sugerido, janela recomendada e próximo passo para orçamento.
Perguntas frequentes
Dúvidas comuns sobre este tema
Com que frequência fazer manutenção em transformador industrial?
Como referência, inspeção visual e termografia a cada 3-6 meses; análise de óleo anual (ou semestral em ativos críticos); ensaios elétricos completos alinhados à parada programada. A periodicidade final depende de carga, ambiente, idade do equipamento e histórico de falhas.
Análise de óleo isolante realmente antecipa falha?
Sim, principalmente quando há série histórica. A físico-química mostra degradação do isolamento e umidade; o DGA (gases dissolvidos) aponta sobreaquecimento e descargas internas antes da falha catastrófica. Um único laudo ajuda; tendência ao longo do tempo decide a intervenção.
Dá para fazer manutenção de subestação sem parar a planta?
Parte da inspeção e da termografia pode ocorrer com a instalação energizada, com procedimento e distância de segurança. Ensaios que exigem desenergização, abertura de célula ou intervenção em transformador pedem janela programada e LOTO. O levantamento técnico define o que é viável em operação.
Qual a diferença entre manutenção de subestação e de painel de baixa tensão?
Subestação e transformador trabalham tipicamente em média tensão (proteção, células, óleo, NBR 14039). Painéis CCM/QGBT estão na baixa tensão pós-transformador. Os dois precisam de plano integrado: falha na subestação derruba os painéis; falha nos painéis pode stressar o transformador.
A Novek atende manutenção de subestação e transformador em todo o Brasil?
Sim. Executamos diagnóstico, ensaios, manutenção programada e documentação técnica com mobilização nacional. O primeiro passo é um contato com dados de placa e criticidade do ativo para montar escopo e proposta.
