Motor queimado: como testar e confirmar o defeito antes de mandar para a oficina

O motor parou, o disjuntor desarma ou sobe um cheiro de verniz queimado da carcaça. A conclusão rápida é "o motor queimou", mas nem sempre é verdade: uma fase faltando na alimentação, um contator com contato gasto ou um rolamento travado produzem os mesmos sintomas. Mandar para a oficina um motor que não tem defeito custa frete, prazo e máquina parada à toa. Deixar em operação um motor com isolamento comprometido custa mais ainda.

Este guia mostra a sequência de testes para confirmar se o motor trifásico está mesmo queimado, que instrumento usar em cada etapa, que valores esperar e como ler o padrão da queima para não repetir o problema.

Sinais de que o motor pode estar queimado

• Cheiro de verniz ou isolante queimado na carcaça ou na caixa de ligação.
• Disjuntor ou relé de sobrecarga desarmando logo na partida.
• Motor zumbindo sem girar, ou girando com esforço e aquecendo rápido.
• Corrente muito diferente entre as fases com a rede equilibrada.
• Fumaça, marcas de arco ou fuligem dentro da caixa de ligação.

Nenhum desses sinais, sozinho, confirma a queima. Eles indicam que é hora de testar. Se o problema é aquecimento ou vibração progressiva, com o motor ainda operando, o guia 7 sinais de que o motor elétrico vai falhar é o ponto de partida.

Antes de tudo: segurança e isolamento do motor

Os testes elétricos são feitos com o motor desenergizado, seguindo a NR-10: desligamento do circuito, bloqueio e etiquetagem, teste de ausência de tensão nos bornes e aterramento quando aplicável. Na sequência, desconecte os cabos de alimentação dos bornes do motor. Isso separa o defeito do motor de um defeito no cabo e protege os equipamentos ligados a ele.

Atenção com inversor e soft starter: nunca aplique o megômetro com o motor ainda ligado a um inversor de frequência ou soft starter. A tensão de ensaio pode danificar os semicondutores do acionamento. Desconecte o motor primeiro.

Passo 1: descartar a alimentação e o acionamento

Uma parte relevante dos "motores queimados" que chegam à oficina não tem defeito no enrolamento. Antes de abrir a caixa de ligação, confira:

• Tensão nas três fases na saída do contator ou do inversor, com o circuito energizado e o motor desconectado.
• Fusíveis, disjuntor e contatos do contator (contato gasto ou queimado tira uma fase).
• Ajuste e estado do relé de sobrecarga.
• Alarmes registrados no inversor ou soft starter.
• Eixo girando livre com a mão. Rolamento travado ou carga presa fazem o motor desarmar sem nenhum defeito elétrico.

Passo 2: continuidade e resistência entre fases

Com os cabos desconectados, meça a resistência entre os bornes: U-V, V-W e W-U. As três leituras devem ser praticamente iguais. Uma leitura infinita indica fase aberta (bobina ou ligação interna rompida). Uma leitura bem menor que as outras indica espiras em curto.

Como referência prática de campo, desequilíbrio acima de cerca de 5% merece investigação. Dois cuidados:

• O multímetro comum tem limite. Em motores pequenos, a resistência das bobinas fica na casa de alguns ohms e o multímetro resolve. Em motores médios e grandes, a resistência cai para décimos ou centésimos de ohm, e a resistência das próprias pontas de prova já distorce a leitura. Nesses casos, use um microhmímetro (medição a quatro fios).
• Motor com 6 ou 12 terminais: desfaça o fechamento e meça cada bobina separadamente. Fica mais fácil apontar a fase com defeito.

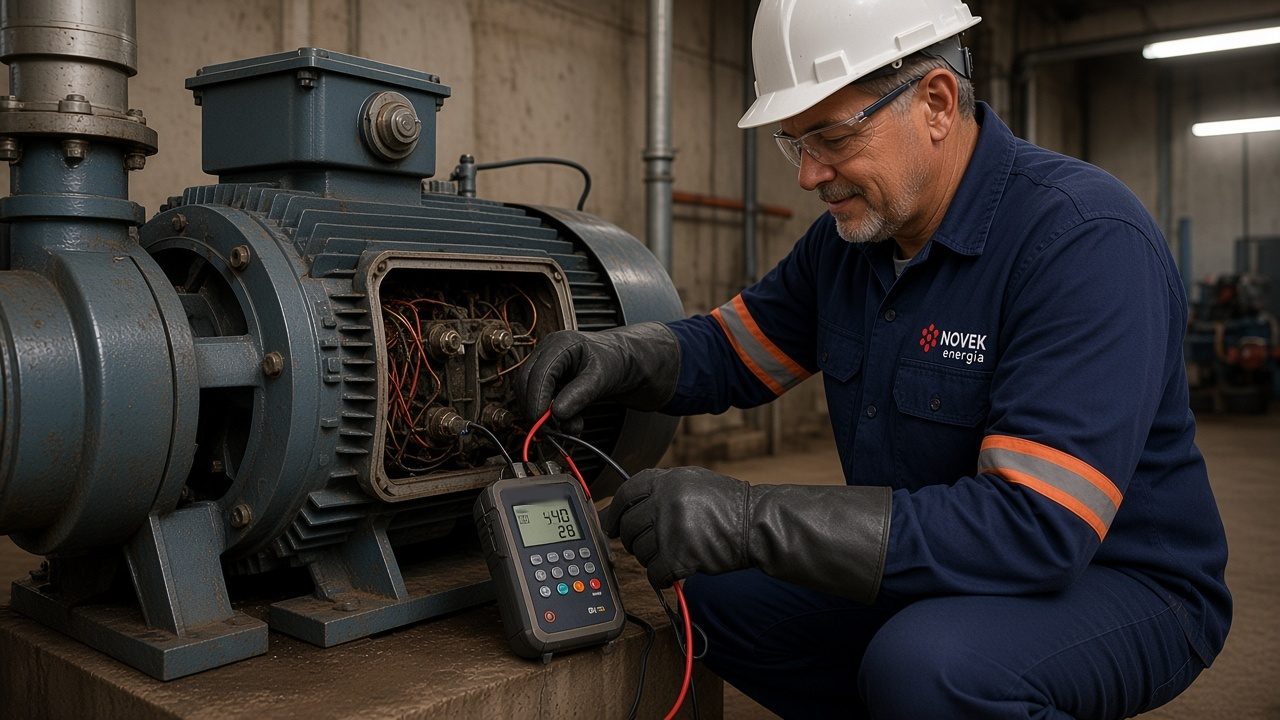

Passo 3: resistência de isolamento com megômetro

Este é o teste que o multímetro não substitui. O multímetro mede com poucos volts e mostra "infinito" mesmo para um isolamento úmido ou degradado. O megômetro aplica tensão contínua elevada entre o enrolamento e a carcaça e mede a resistência de isolamento em megaohms.

A referência mais usada para motores é a IEEE 43, também adotada em procedimentos de ensaio alinhados à ABNT NBR 5383:

Tensão nominal do motor	Tensão de ensaio do megômetro	Resistência mínima (corrigida a 40 °C)
Até 1.000 V (baixa tensão)	500 V CC	5 MΩ
1.000 a 2.500 V	500 a 1.000 V CC	100 MΩ (bobinas pré-formadas)
2.501 a 5.000 V	1.000 a 2.500 V CC	100 MΩ (bobinas pré-formadas)
5.001 a 12.000 V	2.500 a 5.000 V CC	100 MΩ (bobinas pré-formadas)

O valor mínimo serve para decidir se o motor pode ser energizado com segurança, mas não diz se o isolamento está saudável. Um motor de baixa tensão em bom estado costuma medir centenas ou milhares de megaohms. Se as leituras vêm caindo de uma medição para outra, o isolamento está degradando, mesmo que ainda esteja acima do mínimo.

Três detalhes mudam a interpretação:

• Temperatura: a resistência de isolamento cai pela metade a cada cerca de 10 °C de aumento. Corrija para 40 °C antes de comparar com medições anteriores.
• Índice de polarização (IP): é a razão entre a leitura de 10 minutos e a de 1 minuto. Para isolamentos classe B, F e H, o mínimo de referência é 2,0. IP baixo indica umidade ou contaminação.
• Umidade: motor parado em ambiente úmido pode medir baixo e se recuperar depois de secagem em estufa. Isolamento baixo nem sempre significa motor queimado.

Depois do ensaio, o enrolamento fica carregado como um capacitor. Descarregue para a carcaça aterrada antes de tocar nos bornes.

Passo 4: o defeito que o megômetro não vê

O curto entre espiras de uma mesma bobina é o início mais comum da queima, e muitas vezes passa no teste de isolamento contra a carcaça, porque o defeito está entre fios da mesma fase. Os sinais são desequilíbrio de resistência (passo 2), desequilíbrio de corrente em operação e aquecimento localizado.

A confirmação vem do ensaio de surto (comparação de surtos), que aplica pulsos de tensão em cada fase e compara as formas de onda. Fases saudáveis produzem curvas sobrepostas; uma fase com espiras em curto produz uma curva deslocada. É um ensaio feito normalmente em oficina ou com equipamento dedicado em campo.

Passo 5: teste em operação, quando o motor ainda gira

Se o motor parte, as medições com ele em funcionamento completam o diagnóstico:

• Tensão entre fases nos bornes: pela NEMA MG 1, desequilíbrio de tensão acima de 1% já exige redução da carga do motor. Um desequilíbrio pequeno de tensão gera um desequilíbrio de corrente várias vezes maior.
• Corrente nas três fases com alicate amperímetro: compare entre si e com a corrente nominal da placa. Corrente desequilibrada com tensão equilibrada aponta para o motor.
• Corrente oscilando no ritmo da rotação: sob carga constante, sugere barra quebrada no rotor. A análise de assinatura de corrente confirma.
• Termografia: mostra aquecimento localizado na carcaça, nos mancais e nas conexões da caixa de ligação.

Leia o padrão da queima para não repetir o problema

Quando o motor é aberto, o aspecto do enrolamento conta o que aconteceu. Rebobinar sem corrigir a causa é a forma mais rápida de queimar de novo.

O que aparece no enrolamento	Causa provável	O que corrigir
Todas as fases escurecidas por igual	Sobrecarga, ventilação obstruída ou partidas em excesso	Carga, ajuste do relé de sobrecarga, limpeza das aletas e ventilador, regime de partidas
Uma fase queimada (ligação em triângulo) ou duas fases queimadas (ligação em estrela)	Falta de fase durante a operação	Fusíveis, contatos do contator, conexões; instalar relé de falta de fase
Uma fase mais escura que as outras	Desequilíbrio de tensão na alimentação	Conexões, distribuição de cargas monofásicas, qualidade de energia
Falha localizada nas primeiras espiras, perto dos terminais	Surto de tensão (manobras, descarga atmosférica, cabo longo com inversor)	Proteção contra surtos, filtro de saída do inversor, motor adequado para inversor
Falha pontual contra a carcaça, na saída da ranhura	Umidade, contaminação ou dano mecânico no isolamento	Grau de proteção (IP), vedação da caixa de ligação, resistência de aquecimento no motor parado
Todas as fases carbonizadas de forma intensa	Rotor bloqueado ou partida com carga travada	Condição mecânica da carga, acoplamento e rolamentos

Confirmado: rebobinar ou trocar?

Com o defeito confirmado, a decisão depende da potência, do estado do núcleo, de quantas vezes o motor já foi rebobinado e da eficiência do motor atual comparada a um IE3 ou IE4 novo. Detalhamos essa conta em rebobinamento de motor: preço e quando vale mais a pena trocar.

Se o motor foi aprovado nos testes, o problema está na instalação. Volte ao passo 1 e investigue alimentação, proteção e carga antes de religar.
