Retrofit de painel elétrico: 7 sinais de que seu CCM ou QGBT precisa ser trocado

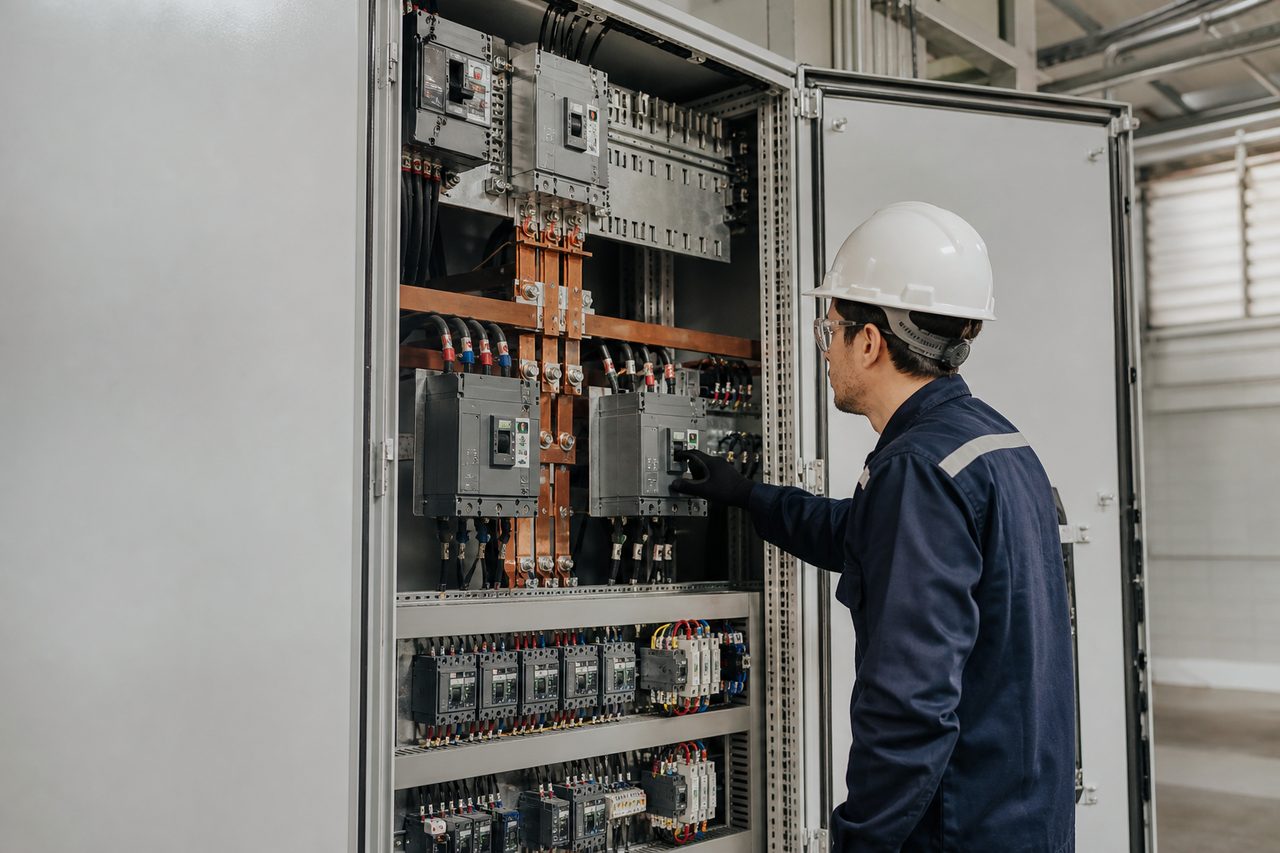

Painel elétrico industrial não envelhece só pelo visual. CCM, QGBT e painéis de comando carregam histórico de partidas, aquecimentos, reformas improvisadas e componentes fora de linha. Enquanto a planta roda, o quadro segura. Na hora de ampliar linha, passar auditoria ou sofrer um curto-circuito, a conta chega. Este guia mostra quando vale retrofit, quando exige troca total e como evitar parada longa por falta de planejamento.

Retrofit, reforma ou substituição: qual a diferença?

Na prática industrial, os termos se misturam. Use esta referência:

• Retrofit: modernização parcial ou total do painel existente, mantendo gabinete quando viável: novos disjuntores, relés, barramentos, ventilação, automação e reengenharia do projeto elétrico.
• Reforma corretiva: troca pontual de peças que falharam (contator queimado, fusível, grelha danificada). Resolve o sintoma, não a causa sistêmica.
• Substituição (painel novo): conjunto fabricado do zero, com FAT documentado, projeto atualizado e instalação em janela de parada programada.

Retrofit bem feito pode estender a vida útil por 10-15 anos. Painel com barramento corroído, gabinete comprometido ou projeto sem margem de expansão costuma pedir substituição completa.

Onde isso aparece na planta

QGBT (Quadro Geral de Baixa Tensão)

Entrada principal da concessionária, medição, proteção geral e alimentação dos CCMs e quadros derivados. Problema no QGBT para a planta inteira.

CCM (Centro de Controle de Motores)

Concentra partida e proteção de motores. CCM subdimensionado ou com contatores obsoletos gera falha em cascata na linha de produção.

Painéis de comando e automação

CLP, inversores, relés de proteção e I/O de processo. Obsolescência de firmware, falta de peça de reposição e integração frágil com SCADA são gatilhos frequentes de retrofit.

7 sinais de que seu painel precisa de retrofit ou troca

1. Componentes descontinuados: disjuntores, contatores ou relés sem peça de reposição no mercado. Cada falha vira caça ao achado.
2. Aquecimento crônico e odor de isolamento: termografia recorrente no mesmo ponto, mesmo após reaperto. Veja como a termografia em painéis antecipa isso.
3. Capacidade de interrupção (Icc) insuficiente: ampliação de carga ou nova subestação elevou a corrente de curto-circuito e o painel antigo não atende mais.
4. Projeto elétrico desatualizado: reformas "no feeling", derivações não documentadas, proteção sem seletividade. Auditoria ou acidente expõe o gap.
5. Corrosão, umidade ou poeira crônica: barramentos oxidados, trilhos danificados, IP do gabinete inadequado ao ambiente.
6. Expansão bloqueada: não há espaço físico para alimentar novos motores ou circuitos sem gambiarra.
7. Falhas repetidas pós-manutenção: mesmo circuito cai toda semana. Trocar peça não resolve quando o desenho elétrico ou a carga está errado.

Dois ou mais sinais juntos, em painel crítico, justificam diagnóstico formal com levantamento as-built, termografia e proposta de retrofit antes da próxima parada programada.

Riscos de adiar a modernização

• Parada não programada: curto-circuito em barramento ou disjuntor trifásico pode levar dias para reparo, se houver peça.
• Dano a cargas: proteção mal ajustada ou seletividade inexistente propaga falha para motores e inversores caros.
• Acidente e passivo trabalhista: painel sem manutenção, com arco elétrico ou acesso inseguro, expõe a operação à NR-10.
• Perda de contrato ou certificação: cliente exige laudo, rastreabilidade e projeto conforme norma. Painel legado vira barreira comercial.
• Custo crescente: retrofit emergencial, com frete aéreo de componente e hora extra, costuma superar o projeto planejado.

Como planejar um retrofit de painel elétrico

Projeto de painel industrial segue sequência parecida com a de uma parada programada elétrica:

1. Levantamento as-built: o que existe de fato no quadro, cabos, cargas e proteções (não só o projeto de 1998).
2. Estudo de carga e Icc: demanda atual, expansão prevista e corrente de curto-circuito no ponto de instalação.
3. Projeto elétrico e layout: diagrama unifilar, trifilar, lista de materiais, seletividade e coordenação de proteções.
4. Fabricação e FAT: teste de funcionalidade na fábrica antes do painel ir para o site. Reduz surpresa na energização.
5. Instalação e SAT: montagem, cabeamento, ensaios de isolamento, sequência de fases, ajuste de relés e termografia pós-energização.
6. Documentação entregue: as-built atualizado, certificados, manual de operação e registro fotográfico para auditoria.

Quando o painel alimenta processo contínuo, alinhe a janela de troca com manutenção geral da planta. Retrofit mal sequenciado estoura cronograma tão rápido quanto falta de sobressalente.

Retrofit parcial vs painel novo: como decidir

Cenário	Caminho usual
Gabinete íntegro, barramento ok, só componentes obsoletos	Retrofit de módulos (disjuntores, contatores, relés, ventilação)
Layout atual atende expansão por 5+ anos	Retrofit com reaproveitamento de estrutura
Corrosão, arco elétrico prévio, barramento danificado	Painel novo
Icc ou demanda acima do rating	Painel novo dimensionado corretamente
Cliente ou norma exige certificação completa	Painel novo com FAT/SAT documentados

Quanto custa retrofit ou troca de painel (faixas indicativas)

Valores dependem de potência, número de circuitos, grau de automação, ambiente (IP, climatização) e criticidade da parada. Referências para projetos industriais no Brasil:

• Retrofit de CCM pequeno (até 200 kW instalados): R$ 25.000-60.000
• CCM médio ou QGBT parcial: R$ 60.000-150.000
• QGBT ou CCM novo, médio porte: R$ 120.000-350.000
• Painel de automação / comando com CLP e inversores: R$ 80.000-250.000+ conforme I/O e integração
• Projeto elétrico + FAT + SAT (serviço): 15-25% do valor do equipamento em projetos complexos

Faixas indicativas. Orçamento fechado exige visita técnica, lista de cargas e definição se o escopo é retrofit ou substituição total.

Erros comuns em retrofit de painel

• Copiar projeto antigo sem recalcular Icc e demanda. Painel "igual ao de antes" com carga diferente repete falha.
• Comprar disjuntor só pelo ampere nominal. Curva, capacidade de interrupção e coordenação importam tanto quanto corrente.
• Pular FAT para "ganhar tempo". Defeito de fábrica descoberto na energização custa muito mais.
• Subestimar tempo de cabeamento e transição. Etiquetar, mapear e descomissionar circuito a circuito evita cruzamento de fase.
• Não atualizar documentação. Próxima equipe herda o mesmo caos.
