O transformador a óleo raramente “avisa” com barulho. Em muitos casos, o primeiro alerta sério aparece no laudo de óleo isolante: umidade alta, acidez em tendência, partículas ou, no DGA, gases que indicam arco, sobreaquecimento ou descarga parcial. Sem histórico e sem interpretação, o laboratório vira papel guardado. Com leitura técnica, ele vira decisão de parada, corretiva ou reforço do plano preditivo.
Este guia mostra o que a físico-química e o DGA (Dissolved Gas Analysis) medem, quais sinais pedem ação imediata e como encaixar a amostragem no plano de manutenção de transformador e de subestação.
Por que o óleo isolante importa tanto
No transformador a óleo, o fluido faz dois papéis críticos: isola e resfria. Quando envelhece, contamina ou gera gases por falha interna, a capacidade de isolação cai e o risco de trip, fogo ou dano irreparável sobe. A análise periódica permite acompanhar a saúde do ativo sem abrir o equipamento a cada visita.
Em plantas industriais, o óleo costuma ser o elo mais barato da cadeia preditiva do transformador. Um frasco bem coletado e um laudo bem lido evitam troca emergencial, mobilização noturna e perda de produção.
Físico-química x DGA: para que serve cada uma
São ensaios complementares. Um olha a qualidade do fluido; o outro olha os gases gerados por estresse térmico ou elétrico.
Físico-química do óleo
- Teor de água (umidade): água reduz a rigidez dielétrica e acelera envelhecimento do papel.
- Rigidez dielétrica: capacidade do óleo de aguentar tensão sem romper.
- Acidez (número de neutralização): indicador de oxidação e degradação do fluido.
- Fator de dissipação / tangente delta: revela contaminação e perda dielétrica.
- Tensão interfacial e cor: sinais de envelhecimento e contaminantes polares.
- Partículas e sedimentos: desgaste, sujeira ou resíduo de manutenção anterior.
DGA (gases dissolvidos)
O DGA quantifica gases como hidrogênio, metano, etano, etileno, acetileno, monóxido e dióxido de carbono. Cada combinação aponta para um tipo de fenômeno interno:
- Aquecimento em óleo ou papel: tendência de hidrocarbonetos e CO/CO₂.
- Descarga parcial: hidrogênio em destaque, com outros gases em proporção típica.
- Arco elétrico: acetileno elevado, cenário de alta severidade.
- Envelhecimento do isolamento sólido: relação CO₂/CO e histórico de temperatura.
O ponto-chave: um valor absoluto fora da faixa chama atenção, mas a taxa de crescimento entre coletas costuma ser mais decisiva do que um único ensaio isolado.
Quando coletar amostra de óleo
- Entrada em operação / comissionamento: linha de base do ativo.
- Rotina anual ou semestral: conforme criticidade, potência e ambiente.
- Após trip ou alarme: Buchholz, diferencial, temperatura, gás ou pressão.
- Após sobrecarga prolongada ou evento térmico: para comparar com o histórico.
- Antes de auditoria, seguro ou troca contratual: evidência documentada do estado do ativo.
- Após tratamento, filtragem ou troca de óleo: confirmar eficácia da intervenção.
Transformador crítico de processo não deve depender só da “próxima parada geral”. Amostragem bem feita pode ocorrer com o equipamento em serviço, desde que o ponto de coleta, o procedimento e a segurança estejam definidos.

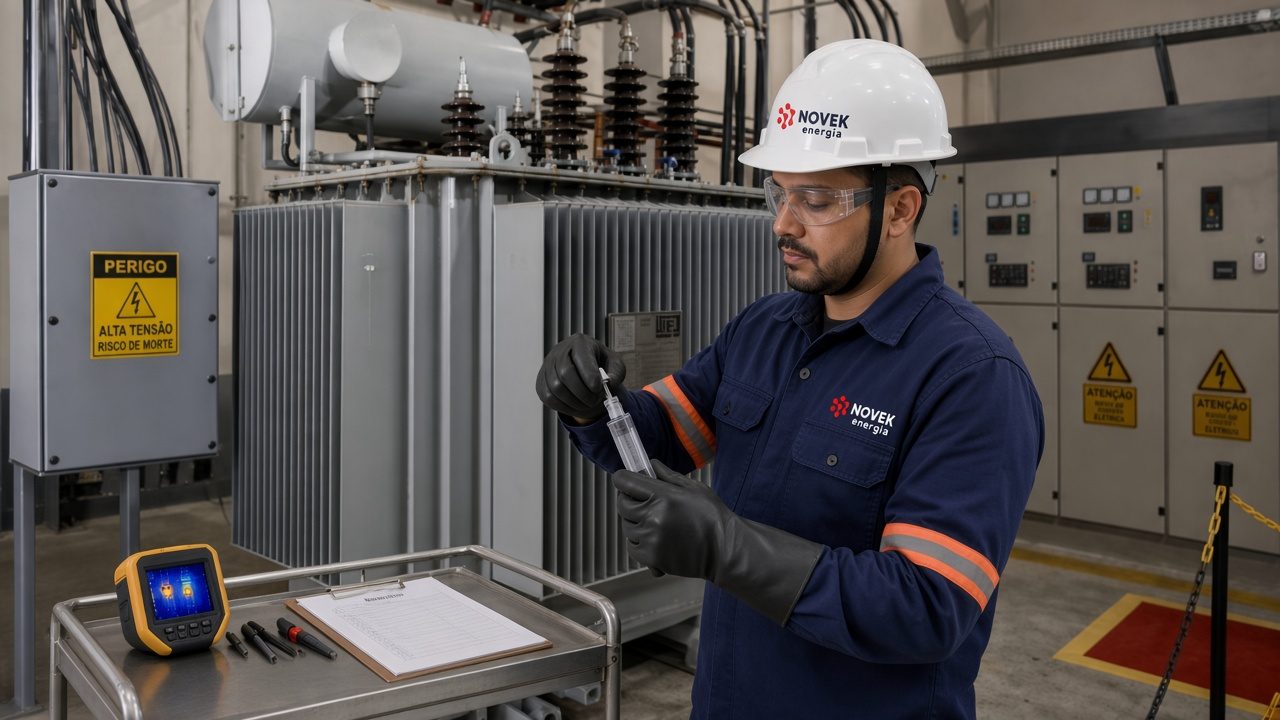

Como deve ser a coleta (e o que invalida o laudo)
A qualidade do resultado começa no ponto de amostragem. Erros comuns geram falso positivo ou falso negativo:
- Identificar TAG, potência, tensão, tipo de óleo e histórico de ensaios anteriores.
- Usar frasco, seringa ou kit adequado, limpo e compatível com o ensaio (especialmente DGA).
- Purgar o ponto de coleta para descartar óleo estagnado na tubulação ou válvula.
- Evitar bolhas de ar, contaminação por umidade ambiente e exposição prolongada à luz/calor.
- Registrar data, temperatura do óleo, estado operativo e responsável pela coleta.
- Encaminhar ao laboratório no prazo e na condição recomendados pelo método.
Laudo “ruim” com coleta mal feita pode gerar parada desnecessária. Laudo “bom” com amostra contaminada pode liberar um ativo em risco. Sem procedimento, o laboratório não salva a decisão.
Como ler o laudo sem virar refém do PDF
Use três camadas de leitura:
- Comparação com limites de referência (norma, fabricante e prática da planta).
- Tendência frente às coletas anteriores do mesmo transformador.
- Contexto operativo: carga, temperatura ambiente, eventos recentes, idade do ativo e criticidade.
Exemplos práticos de decisão:
- Umidade e rigidez degradando juntos: avaliar secagem, tratamento do óleo e inspeção de respirador/sílica gel.
- Acidez e tangente delta em tendência: envelhecimento do fluido; planejar regeneração ou troca antes da falha dielétrica.
- Hidrogênio subindo sem acetileno: investigar descarga parcial / atividade elétrica incipiente com ensaios complementares.
- Acetileno presente ou em salto: tratar como prioridade alta: restringir risco, aprofundar diagnóstico e definir janela de intervenção.
- CO/CO₂ com histórico térmico: avaliar estresse do papel e necessidade de inspeção mais ampla.
O laudo não substitui unifilar, termografia, inspeção visual e histórico de proteção. Ele entra no mesmo pacote de evidências da manutenção preditiva.
O que fazer quando o DGA acende alerta
- Confirmar: nova coleta, checagem de procedimento e, se preciso, laboratório de contraprova.
- Conter risco: reduzir carga, reforçar monitoramento, restringir manobras desnecessárias.
- Ampliar diagnóstico: termografia, inspeção de buchas e conexões, revisão de proteção, ensaios elétricos quando a janela permitir.
- Decidir intervenção: tratamento de óleo, corretiva pontual, overhaul ou planejamento de substituição.
- Documentar: relatório, ART quando aplicável, nova linha de base pós-serviço.
Em trip de transformador ou suspeita de falha interna, a reenergização “para ver se volta” é o pior atalho. Cruze DGA, proteção e inspeção antes de devolver o ativo à rede. Veja também o guia de plantão em média e alta tensão.
Periodicidade sugerida (ponto de partida)
| Cenário | Físico-química | DGA |
|---|---|---|
| Transformador crítico de processo | Semestral a anual | Semestral (ou após evento) |
| Transformador de entrada padrão | Anual | Anual |
| Ativo com histórico estável e baixa criticidade | Anual a bienal | Anual a bienal |
| Pós-alarme, trip ou sobrecarga | Imediato | Imediato |
Esses intervalos são referência de gestão, não receita única. Ambiente agressivo, sobrecarga frequente, idade elevada e histórico de gases alteram o ciclo.
Como a Novek pode ajudar
A Novek Energia organiza coleta, interpretação e plano de ação de óleo isolante e DGA dentro do escopo de manutenção de transformadores e subestações industriais. O trabalho inclui alinhamento com termografia, inspeção, proteção e relatório para auditoria, com mobilização em todo o Brasil a partir de Contagem (MG).
Se você tem um laudo parado na gaveta, um transformador com tendência suspeita ou precisa montar a rotina preditiva do ativo, solicite avaliação técnica. Informe potência, tensão, tipo de óleo, último laudo e histórico de alarmes. Retornamos em até 24h em horário comercial com o próximo passo.
Perguntas frequentes
Dúvidas comuns sobre este tema
Qual a diferença entre análise físico-química e DGA?
A físico-química avalia a qualidade do óleo (umidade, rigidez, acidez, tangente delta, partículas). O DGA mede gases dissolvidos que indicam fenômenos internos como aquecimento, descarga parcial ou arco. Os dois se complementam no diagnóstico do transformador.
Dá para coletar óleo com o transformador energizado?
Em muitos casos, sim, desde que o ponto de amostragem, o procedimento e as medidas de segurança estejam definidos. A equipe deve seguir EPI, distanciamento e as regras da instalação. Ensaios elétricos invasivos e intervenções mecânicas pedem janela própria e LOTO.
Acetileno no DGA é sempre emergência?
Acetileno é sinal de alta severidade e exige prioridade. Ainda assim, a decisão correta combina valor absoluto, taxa de crescimento, histórico do ativo e outros ensaios. Em geral, não se ignora e não se reenergiza “para testar” sem diagnóstico.
Com que frequência fazer DGA em transformador industrial?
Depende da criticidade. Ativos críticos costumam entrar em ciclo semestral; transformadores padrão, anual. Após trip, alarme de gás, sobrecarga ou alteração relevante no laudo, a coleta deve ser imediata.
A Novek interpreta laudo de óleo e executa a manutenção?
Sim. A Novek apoia coleta, leitura técnica do laudo, plano de ação e execução da manutenção de transformador e subestação, com relatório e encadeamento para corretiva ou preditiva. Envie potência, tensão e o último laudo para iniciar.
