Plano de manutenção de motores elétricos: rotinas, prazos e o que medir

Em boa parte das plantas, a manutenção de motores elétricos se resume a trocar o que queimou. O problema é que a queima quase nunca é surpresa: estudos do IEEE e do EPRI apontam os rolamentos como origem de cerca de 40% a 50% das falhas em motores de indução, seguidos pelo enrolamento do estator. Os dois avisam com semanas ou meses de antecedência para quem mede.

Este guia mostra como montar um plano de manutenção de motores que cabe na rotina da planta: como classificar os motores, o que fazer em cada frequência, como lubrificar sem estragar o rolamento, como ler a vibração e o que registrar.

1. Comece pelo inventário e pela criticidade

Não faz sentido aplicar o mesmo plano a um motor de 2 cv de um exaustor e ao motor de 300 cv que puxa o moinho. O primeiro passo é listar os motores com TAG, potência, tensão, rotação, aplicação, tipo de rolamento e graxa, e classificar cada um:

Classe	Critério	Estratégia
A: crítico	Para a linha ou a planta, sem reserva instalada, ou com reposição demorada	Preditiva completa (vibração, termografia, isolamento, medições elétricas) e sobressalente definido
B: importante	Tem redundância ou a parada é tolerável por algumas horas	Preventiva com inspeções e medições periódicas
C: não crítico	Pequeno porte, fácil substituição, impacto baixo	Inspeção básica e substituição planejada quando falhar

2. Rotinas por frequência

Frequência	Atividade	Quem faz
Diária ou semanal	Ruído e cheiro anormais, vibração perceptível, vazamento de graxa, aletas e entrada do ventilador desobstruídas	Operação
Mensal	Corrente nas três fases, tensão nos bornes, temperatura da carcaça e dos mancais	Manutenção
Trimestral	Análise de vibração e termografia (motores A), termografia do CCM, lubrificação conforme placa	Manutenção ou equipe especializada
Semestral a anual	Resistência de isolamento e índice de polarização, reaperto na caixa de ligação, alinhamento, fixação da base, ajuste da proteção	Equipe especializada, com o motor desligado
Por condição	Troca de rolamentos, limpeza interna, secagem, rebobinamento	Oficina ou equipe especializada

As frequências são referência. Motores em ambiente quente, úmido ou com poeira, em regime contínuo ou com muitas partidas por hora pedem intervalos menores. O manual do fabricante prevalece.

3. Lubrificação: a causa mais evitável de falha

Graxa de menos desgasta o rolamento; graxa demais também. O excesso aumenta o atrito, aquece o mancal e pode ser empurrado para dentro do motor, sujando o enrolamento. Regras práticas:

• Siga a placa: motores com graxeira trazem na placa ou no manual o tipo de graxa, a quantidade em gramas e o intervalo em horas.
• Não misture graxas: espessantes incompatíveis podem amolecer ou endurecer a mistura. Na troca de tipo, limpe o mancal.
• Lubrifique com o motor girando, quando for seguro, e com o dreno de graxa aberto, para expulsar a graxa velha.
• Rolamentos blindados (sem graxeira) vêm lubrificados para a vida útil e são trocados por condição, não relubrificados.

4. Vibração: o melhor aviso antecipado

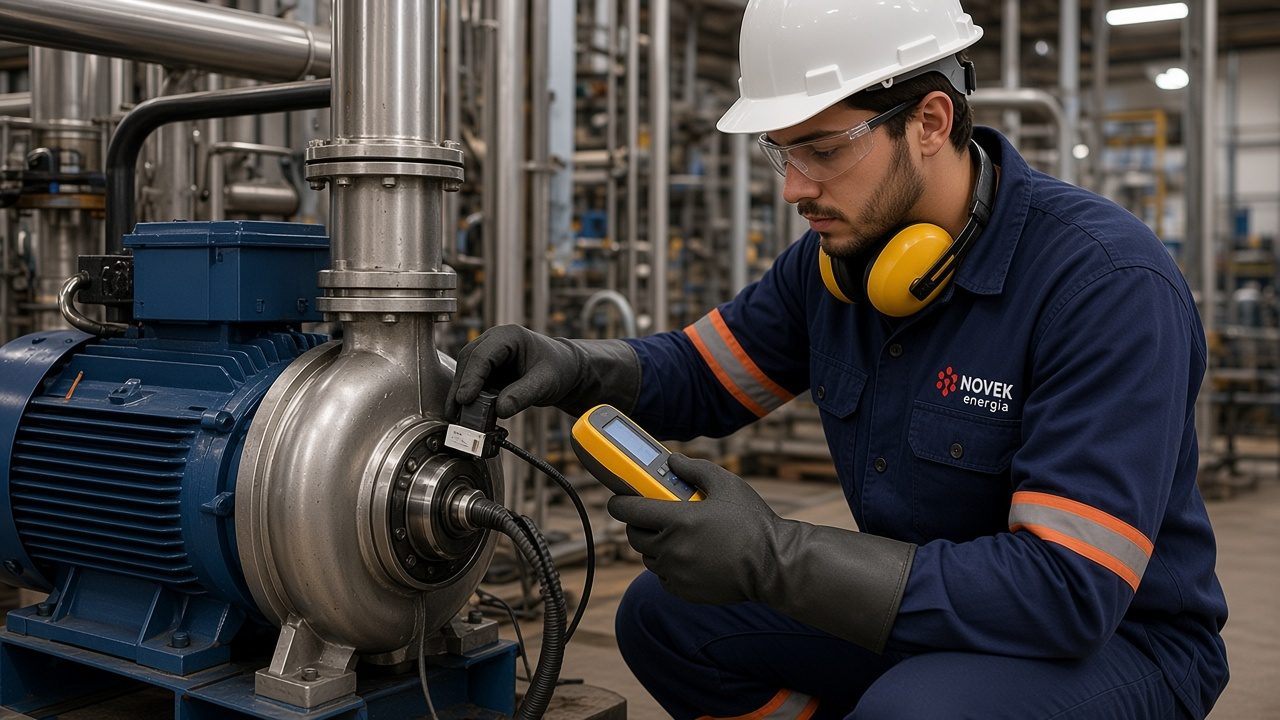

A análise de vibração detecta desgaste de rolamento, desalinhamento, desbalanceamento, folga e problemas na base meses antes da falha. A referência mais usada para avaliar a severidade é a ISO 10816-3, atualizada pela ISO 20816-3. Para máquinas de 15 kW a 300 kW em base rígida, as zonas são:

Zona	Velocidade de vibração (mm/s RMS)	Interpretação
A	Até 1,4	Típica de máquina nova
B	1,4 a 2,8	Aceitável para operação contínua
C	2,8 a 4,5	Alerta: programar intervenção
D	Acima de 4,5	Risco de dano: intervir o quanto antes

Mais importante que o valor isolado é a tendência. Um motor que sempre trabalhou em 1,2 mm/s e passou para 2,5 mm/s ainda está na zona B, mas algo mudou e merece investigação.

5. Isolamento e medições elétricas

A medição periódica da resistência de isolamento, com correção pela temperatura, mostra o envelhecimento do enrolamento ao longo dos anos. A corrente desequilibrada entre fases, com tensão equilibrada, é sinal precoce de defeito no enrolamento. Os valores de referência e a forma de medir estão em motor queimado: como testar.

6. Motores acionados por inversor

O inversor de frequência traz cuidados extras. A tensão de modo comum gerada pelo inversor pode circular pelo rolamento e causar erosão por descargas elétricas, que aparece como marcas regulares na pista e ruído crescente. Em motores maiores ou com histórico do problema, usa-se rolamento isolado, escova de aterramento do eixo e cabos e aterramento adequados. Também vale conferir se a ventilação é suficiente quando o motor trabalha muito tempo em rotação baixa.

7. Sobressalentes e registros

• Sobressalentes: para motores classe A, defina motor reserva ou acordo de reposição rápida. Mantenha rolamentos dos modelos críticos em estoque.
• Histórico por TAG: datas de lubrificação, medições de vibração, isolamento, corrente, intervenções e rebobinamentos.
• Indicadores: falhas por motor ao longo do ano, tempo médio entre falhas e custo de manutenção por motor ajudam a decidir quando rebobinar ou trocar.

Erros que derrubam o plano

• Lubrificar "por garantia", sem seguir quantidade e intervalo.
• Medir uma vez e não comparar: sem histórico, a medição não gera decisão.
• Ajustar o relé de sobrecarga acima da corrente de placa para parar de desarmar.
• Trocar o rolamento sem verificar alinhamento e base, que voltam a destruir o rolamento novo.
• Rebobinar sem investigar a causa da queima.
