Teste de relés de proteção em subestações: quando fazer e o que verificar

O relé de proteção pode estar ligado, com display aceso e sem nenhum alarme, mas ainda assim não atuar quando a subestação precisa. Ajuste errado, entrada de corrente invertida, circuito de disparo interrompido ou lógica desatualizada deixam a proteção apenas com aparência de funcionamento. O teste de relés de proteção confirma se o comando que deveria abrir o disjuntor realmente funciona, com os tempos e valores previstos.

Para uma indústria conectada em média tensão, isso envolve entrada, transformador, alimentadores, disjuntores, TC, TP e coordenação com a concessionária. Em instalações de alta tensão, entram também as proteções de linha, transformadores de instrumento, comunicação e os requisitos de manobra do pátio. Este guia mostra o que verificar e quando contratar uma equipe especializada.

O que faz um relé de proteção

O relé monitora grandezas elétricas e compara os valores medidos com uma lógica de proteção. Quando identifica uma condição perigosa, envia comando para abrir o disjuntor e isolar o trecho com defeito. A ideia é simples: interromper a falha rapidamente, mantendo energizadas as partes saudáveis da instalação.

Os principais elementos monitorados são:

• Sobrecorrente: corrente acima do ajuste por um tempo determinado.
• Curto-circuito: elevação brusca de corrente entre fases ou para terra.
• Falta à terra: corrente residual ou homopolar fora do padrão.
• Diferencial: diferença entre a corrente que entra e a que sai de um transformador ou barramento.
• Subtensão e sobretensão: tensão fora da faixa de operação.
• Frequência: desvio que pode afetar geradores e cargas sensíveis.
• Temperatura e gases: sinais associados à proteção de transformadores a óleo.

O relé não trabalha sozinho. Ele depende dos transformadores de corrente e potencial, da alimentação auxiliar, do circuito de trip e do mecanismo do disjuntor. Testar somente o aparelho, fora da cadeia completa, pode dar uma falsa sensação de segurança.

Por que relé com display aceso não significa proteção testada

Há pelo menos quatro camadas entre a medição e a abertura do circuito:

1. O TC ou TP precisa entregar a grandeza correta ao relé.
2. O relé precisa interpretar essa grandeza conforme os ajustes aprovados.
3. A lógica precisa enviar o comando de disparo pela saída correta.
4. O disjuntor precisa abrir e indicar corretamente a posição.

Uma falha em qualquer camada compromete a proteção. É possível ler corrente normalmente e ainda ter bobina de abertura queimada, borne frouxo, polaridade incorreta ou intertravamento impedindo o trip. O ensaio funcional deve percorrer a cadeia inteira.

Quando fazer o teste de relés de proteção

A periodicidade depende da criticidade, do fabricante, do histórico e do procedimento de manutenção da planta. Como referência, o teste deve entrar no plano:

• Na entrada em operação: após instalação, troca de relé, alteração de TC/TP ou mudança de disjuntor.
• Depois de uma expansão: aumento de carga, novo transformador, novo alimentador ou alteração no nível de curto-circuito.
• Após atuação inesperada: trip sem causa clara, seletividade ruim ou desligamento de circuito saudável.
• Na manutenção programada: alinhado à parada da subestação e aos ensaios dos demais equipamentos.
• Periodicamente: conforme criticidade e recomendação do fabricante, muitas plantas adotam ciclo anual ou bienal.
• Antes de auditoria ou mudança contratual: quando seguradora, cliente ou concessionária exige evidência de proteção operante.

Um relé que nunca foi testado depois de uma ampliação não deve ser considerado coordenado apenas porque a planta continua funcionando. A ausência de falha até hoje não valida o ajuste para o próximo curto.

Como é feito o ensaio na prática

O método varia conforme o modelo do relé e a arquitetura da proteção, mas normalmente segue uma sequência controlada:

1. Levantamento documental

A equipe confere diagrama unifilar, diagramas de controle, ajustes atuais, relação de TC e TP, curvas de proteção, histórico de eventos e dados do disjuntor. Sem essa base, o teste pode validar uma configuração que já não corresponde à planta.

2. Inspeção visual e identificação

São verificados identificação dos cabos, bornes, fusíveis, alimentação auxiliar, aterramento, estado do cubículo, sinalização, lacres e integridade do circuito de trip. A inspeção também procura sinais de aquecimento, umidade, corrosão e intervenção anterior sem documentação.

3. Injeção secundária

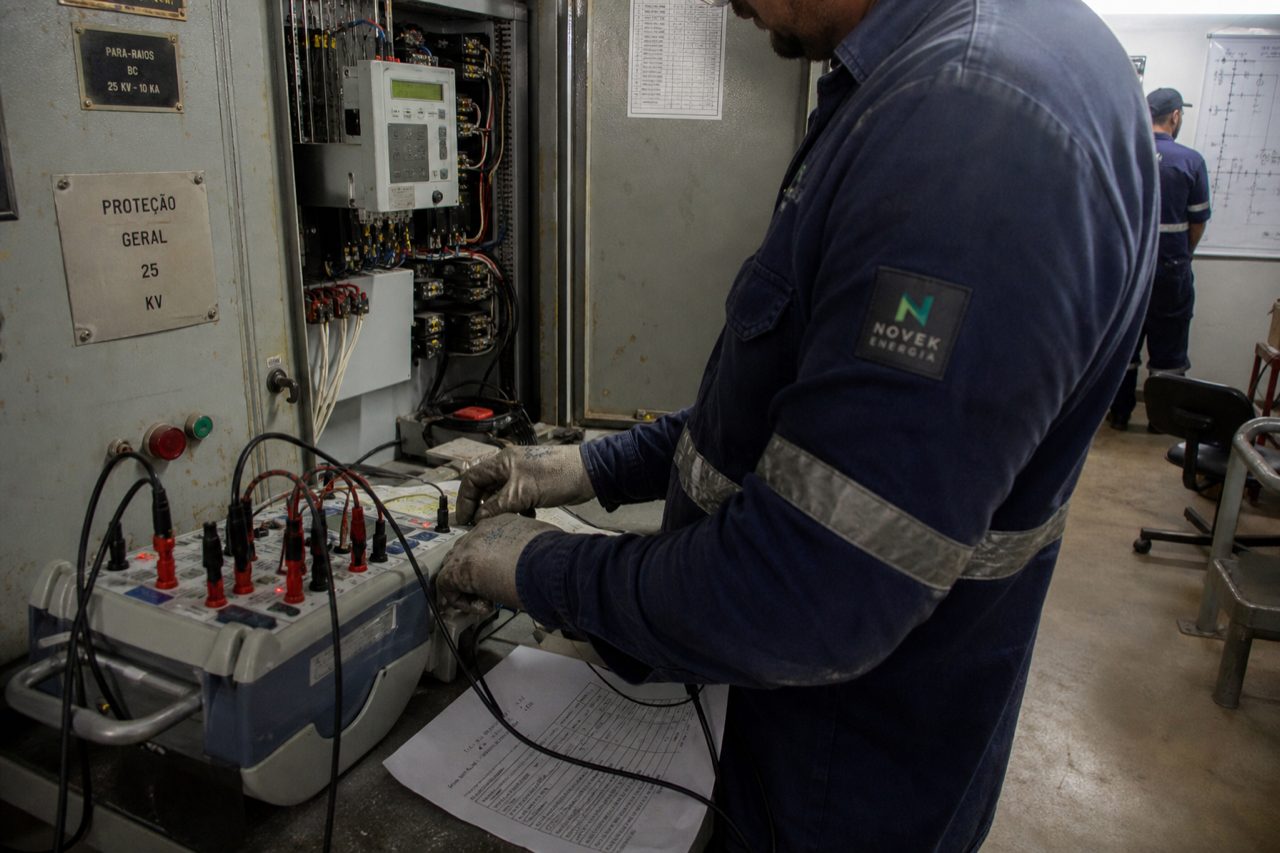

Um equipamento de ensaio injeta correntes e tensões controladas diretamente nas entradas do relé. A equipe simula sobrecorrente, falta à terra, subtensão, diferencial ou outra função habilitada e registra valor de partida, tempo de atuação e curva.

4. Verificação da saída e do trip

O ensaio confirma se a saída programada fecha o circuito correto, se a bobina recebe o comando e se o disjuntor abre dentro do tempo esperado. Quando possível e seguro, são verificadas também indicações locais, contatos auxiliares, sinal remoto e registro do evento.

5. Conferência de ajustes e seletividade

Os valores encontrados são comparados com o estudo de proteção e com os demais dispositivos a montante e a jusante. O objetivo é que o equipamento mais próximo da falha atue primeiro, sem desligar a fábrica inteira por uma ocorrência em um único alimentador.

6. Relatório e liberação

O resultado precisa registrar equipamento, número de série, funções testadas, valores aplicados, tempos medidos, resultado, pendências, fotos e responsável pela execução. Se houver ajuste alterado, a versão final precisa ser arquivada junto do unifilar e dos demais documentos da subestação.

Principais falhas encontradas em relés

• Ajuste incompatível com o estudo: corrente ou tempo alto demais para proteger o ativo.
• Curva ou função desabilitada: proteção prevista no projeto, mas não ativada no equipamento.
• Relação de TC cadastrada incorretamente: o relé interpreta uma corrente diferente da real.
• Polaridade ou sequência de fases invertida: especialmente crítica em diferencial e direcional.
• Bobina de trip sem atuação: relé manda o comando, mas o disjuntor não abre.
• Alimentação auxiliar instável: bateria, fonte, fusível ou circuito de comando degradado.
• Comunicação sem registro: o relé atua, mas o centro de operação não recebe o evento.
• Arquivo de ajustes sem controle: ninguém sabe qual versão está realmente instalada.

Falha no circuito de trip merece prioridade imediata. Desligar a proteção para evitar disparos indevidos pode deixar o transformador ou alimentador sem defesa. A correção deve ser feita com procedimento e análise de risco, nunca por bypass informal.

Teste de relé em média e alta tensão: cuidados de segurança

O ensaio pode envolver circuitos associados a instalações energizadas, mesmo quando o relé está sendo testado em uma janela controlada. Por isso, a atividade exige planejamento, autorização, delimitação da área, EPI, ferramentas adequadas e equipe capacitada para o nível de tensão.

• Aplicar desenergização e LOTO quando o escopo exigir intervenção no circuito.
• Confirmar ausência de tensão e aterramento temporário conforme o procedimento da instalação.
• Evitar abrir secundário de TC sem a condição correta, pois isso pode gerar tensão perigosa.
• Registrar quais proteções ficaram temporariamente fora de serviço e como a operação será controlada.
• Coordenar manobras com o responsável da planta e, quando necessário, com a concessionária.
• Não fazer teste de alta tensão como se fosse manutenção de painel de baixa tensão.

Em instalações enquadradas no Sistema Elétrico de Potência, a capacitação de NR-10 SEP e os procedimentos específicos fazem parte do controle de risco. O ensaio elétrico não deve começar antes de a equipe entender o diagrama e o estado operativo da subestação.

O que deve constar no relatório

Um relatório útil não diz apenas “relé aprovado”. Ele permite que a manutenção compare resultados e tome decisão. Inclua:

• TAG, fabricante, modelo e número de série do relé
• Funções habilitadas e ajustes encontrados
• Relações de TC e TP e referência do diagrama usado
• Valores de injeção, tempo de partida e tempo de abertura
• Resultado da bobina de trip e contatos auxiliares
• Registro de eventos e comunicação, quando aplicável
• Fotos dos bornes, painel, disjuntor e instrumentos
• Pendências classificadas por risco e prazo
• Recomendação de novo ensaio após a correção

Esse histórico é especialmente importante em transformadores e alimentadores críticos. O tempo de atuação, por exemplo, pode degradar de forma gradual. Sem séries anteriores, a planta perde a chance de identificar tendência.

Quanto custa testar relés de proteção

O valor depende do número de relés, funções, tensão, necessidade de desligamento, acesso, ensaio do disjuntor e deslocamento. Uma campanha com um relé simples e uma campanha completa de entrada, transformador e alimentadores são escopos diferentes.

• Teste de um relé: depende do modelo, funções e se inclui circuito de trip.
• Campanha de subestação: inclui vários relés, disjuntores, TCs, TPs e documentação.
• Revisão de seletividade: pode exigir estudo adicional após alteração de carga ou curto-circuito.
• Atendimento emergencial: acrescenta mobilização, janela crítica e eventual necessidade de sobressalente.

O orçamento correto começa pelo unifilar, lista de relés, tensão de entrada, potência dos transformadores, histórico de trips e localização da planta. Solicite uma avaliação da Novek para definir o escopo sem contratar ensaio insuficiente ou pagar por etapas que não se aplicam.

Como a Novek pode ajudar

A Novek Energia executa testes e manutenção de proteção em subestações, cabines primárias, transformadores e alimentadores de média tensão, com mobilização para indústrias em todo o Brasil. O serviço combina levantamento documental, ensaio funcional, verificação de trip, revisão de ajustes e relatório técnico para a manutenção.

Quando o chamado envolve desarme, proteção indevida ou expansão da planta, integramos o ensaio à corretiva emergencial, à manutenção de subestação e transformador e ao planejamento da parada programada. Fale com a Novek e envie a tensão, o tipo de relé e o histórico do evento. Retornamos em até 24h em horário comercial com o próximo passo para diagnóstico e orçamento.
