O alarme de temperatura do transformador disparou, o termômetro do óleo está mais alto que o normal ou a sala do transformador a seco virou uma estufa. Transformador trabalha quente por natureza, mas calor acima do previsto é o principal fator de envelhecimento do isolamento e, por consequência, da vida útil do equipamento. A boa notícia é que a causa quase sempre pode ser identificada com medições simples.
Quanto é quente demais
Cada transformador tem limites de elevação de temperatura definidos na fabricação, conforme a série ABNT NBR 5356, e indicados na placa. Nos transformadores a óleo nacionais, é comum a placa indicar 55 °C ou 65 °C de elevação média dos enrolamentos sobre a temperatura ambiente. Nos transformadores a seco, o limite depende da classe térmica do isolamento, como as classes F (155 °C) e H (180 °C).

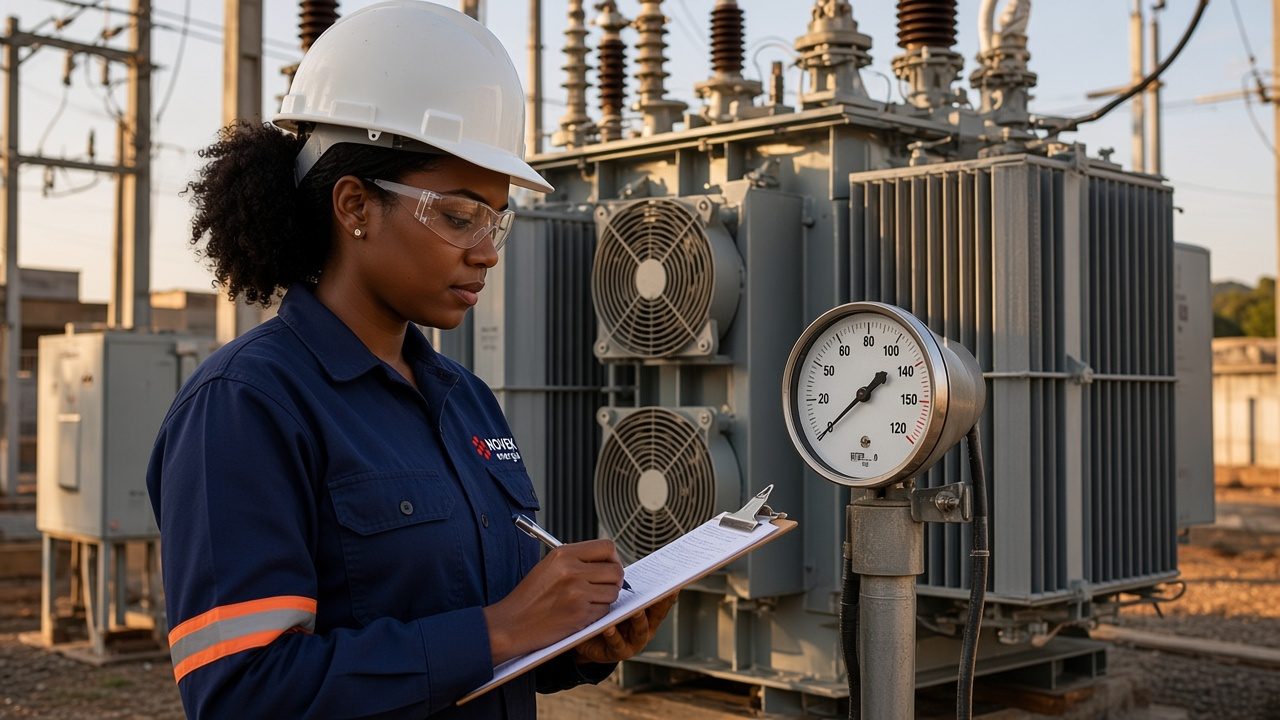

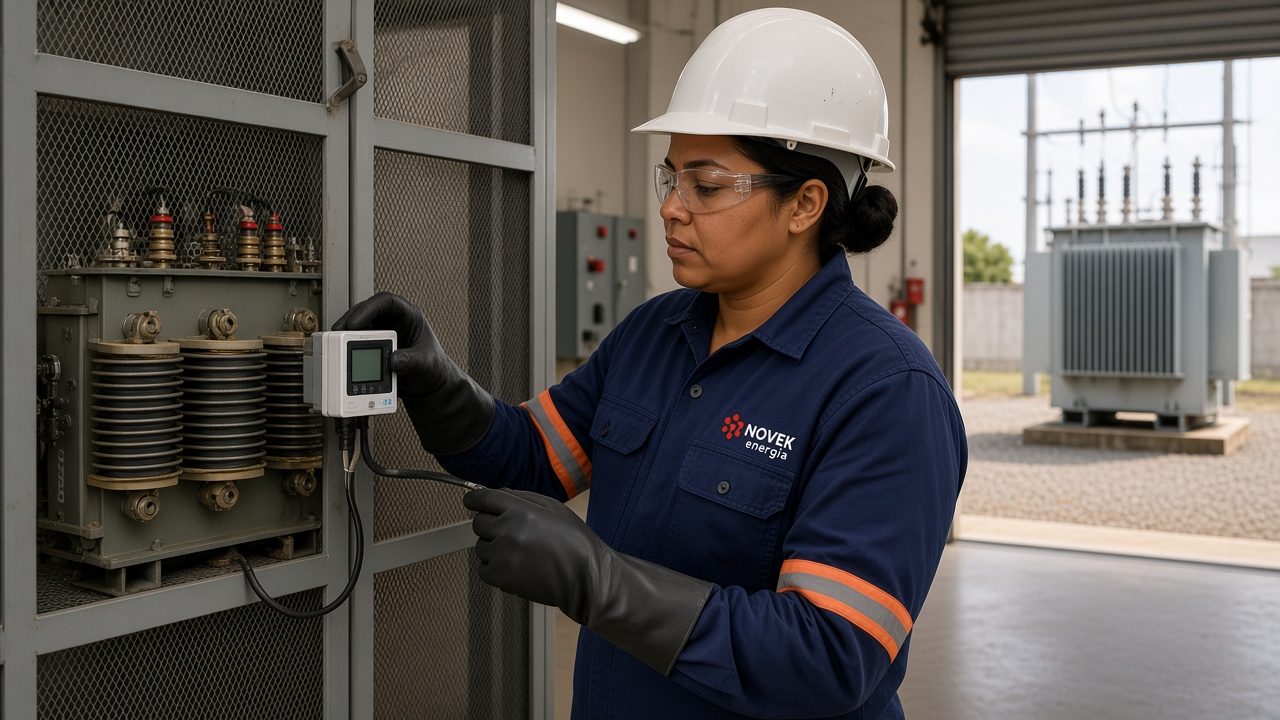

Na prática, a operação acompanha dois indicadores nos transformadores a óleo: o termômetro do óleo, que mede o topo do óleo, e o indicador de temperatura do enrolamento, que estima o ponto mais quente. Nos transformadores a seco, sensores instalados nos enrolamentos alimentam o relé de temperatura. Os valores de alarme e desligamento devem seguir o manual do fabricante e o estudo de proteção da instalação.
Por que o calor importa tanto
O papel isolante dos enrolamentos envelhece mais rápido quanto mais quente trabalha. Pelo modelo da IEEE C57.91, usado como referência para carregamento de transformadores a óleo, a velocidade de envelhecimento praticamente dobra a cada cerca de 7 °C acima da temperatura de referência do ponto mais quente.
Na prática: um transformador que passa o verão inteiro trabalhando acima do limite pode consumir, em poucos meses, a vida útil que levaria anos para gastar. O dano é cumulativo e não se recupera.
As causas mais comuns
1. Sobrecarga
A carga cresceu com novas máquinas, um turno a mais ou ar-condicionado, e o transformador passou a trabalhar acima da potência nominal. Meça a corrente nas três fases no horário de pico, com analisador de energia de preferência por alguns dias, e compare com a corrente nominal da placa.
2. Desequilíbrio de carga entre fases
Mesmo com a carga total dentro do limite, uma fase muito mais carregada que as outras aquece mais. É comum em instalações com muitas cargas monofásicas. A redistribuição dos circuitos resolve.
3. Harmônicas
Inversores de frequência, retificadores, fontes chaveadas e iluminação LED geram correntes harmônicas, que aumentam as perdas nos enrolamentos e no núcleo. O transformador esquenta mais do que a corrente medida com instrumento comum sugere. O analisador de energia mede a distorção harmônica; em casos graves, entram filtros ou transformador especificado para cargas não lineares.
4. Ventilação e troca de calor
- A óleo: radiadores sujos ou pintados com tinta inadequada, válvulas de radiador fechadas, ventiladores parados ou com o comando automático com defeito.
- A seco: sala sem ventilação, venezianas obstruídas, exaustores parados, ventiladores do transformador com defeito ou poeira acumulada nas bobinas.
Na termografia, um radiador muito mais frio que os outros indica que o óleo não está circulando por ele.
5. Óleo baixo ou degradado
Nível de óleo abaixo do mínimo expõe partes da parte ativa e reduz a troca de calor. Óleo envelhecido forma borra, que se deposita nos enrolamentos e nos dutos e dificulta a circulação. A análise físico-química do óleo mostra o estado; veja análise de óleo e DGA.
6. Tensão acima da nominal ou tap inadequado
Tensão de alimentação alta ou comutador na posição errada aumenta a corrente de magnetização e as perdas no núcleo, que aquecem o transformador mesmo com pouca carga. Meça a tensão no primário e no secundário e confira a posição do comutador.
7. Conexões frouxas
Conexões mal apertadas nas buchas e nos barramentos geram aquecimento localizado, que a termografia mostra com clareza. Nesse caso, o problema não é o transformador inteiro, mas o ponto de conexão, que pode evoluir para falha.
8. Defeito interno

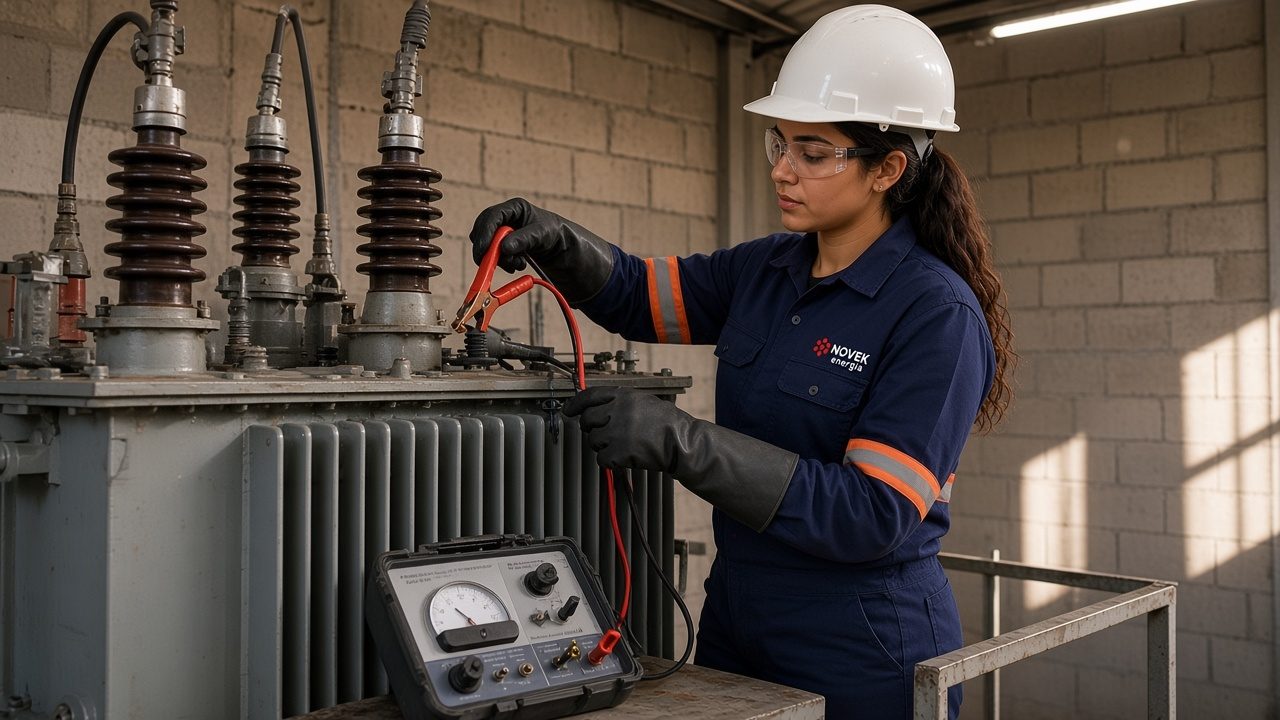

Espiras em curto, contatos do comutador desgastados ou problemas no núcleo geram calor interno. Os sinais aparecem na cromatografia do óleo (gases de sobreaquecimento) e nos ensaios elétricos, como relação de transformação e resistência ôhmica. Esse é o caso que exige ação mais rápida.
Roteiro de diagnóstico
- Confira se o termômetro ou o sensor está indicando corretamente. Instrumento com defeito também gera alarme.
- Meça a carga e o equilíbrio entre fases no horário de pico.
- Meça a distorção harmônica com analisador de energia.
- Verifique ventiladores, radiadores, válvulas e ventilação da sala.
- Confira o nível de óleo, a tensão de alimentação e a posição do comutador.
- Faça termografia do transformador e das conexões em carga.
- Colete óleo para análise físico-química e cromatografia.
- Se a causa não aparecer, programe ensaios elétricos com o transformador desligado.
O que fazer enquanto a causa não é resolvida
- Reduza a carga do transformador, transferindo ou deslocando cargas para fora do horário de pico.
- Restabeleça a ventilação: ventiladores, limpeza de radiadores, abertura de venezianas.
- Não desative nem altere os ajustes de alarme e desligamento por temperatura.
- Se houver alarme junto com ruído anormal, cheiro, vazamento de óleo ou atuação do relé Buchholz, trate como emergência e desligue com segurança para avaliação.
Ponto-chave: o aquecimento é quase sempre consequência. Reduzir a carga resolve o sintoma; a solução definitiva é encontrar a causa e, se a carga cresceu de forma permanente, planejar o aumento de potência.
Como a Novek pode ajudar
A Novek investiga aquecimento em transformadores a óleo e a seco: medição de carga e harmônicas com analisador de energia, termografia, inspeção de ventilação e radiadores, coleta de óleo para análise e ensaios elétricos, com relatório e ART. Quando a carga cresceu, apoiamos a avaliação técnica para ampliação ou substituição, junto com a manutenção da subestação.
Se o seu transformador está esquentando, fale com a nossa equipe informando a potência, o tipo (óleo ou seco), as temperaturas indicadas e quando o problema começou.
Perguntas frequentes
Dúvidas comuns sobre este tema
Por que o transformador está esquentando?
As causas mais comuns são sobrecarga, desequilíbrio de carga entre fases, harmônicas de cargas eletrônicas, ventilação ou radiadores com problema, óleo baixo ou degradado, tensão alta ou tap inadequado, conexões frouxas e defeito interno. Medições de carga, harmônicas, termografia e análise de óleo identificam a causa.
Qual a temperatura normal de um transformador?
Depende do projeto. Os limites estão na placa e seguem a série NBR 5356: nos transformadores a óleo, é comum a placa indicar 55 °C ou 65 °C de elevação média dos enrolamentos sobre o ambiente; nos transformadores a seco, o limite depende da classe térmica (F ou H). Os ajustes de alarme e desligamento seguem o manual do fabricante.
Transformador quente reduz a vida útil?
Sim. O papel isolante envelhece mais rápido com a temperatura. Pelo modelo da IEEE C57.91, a velocidade de envelhecimento praticamente dobra a cada cerca de 7 °C acima da referência do ponto mais quente. O dano é cumulativo.
Harmônicas aquecem o transformador?
Sim. Correntes harmônicas de inversores, retificadores e fontes chaveadas aumentam as perdas nos enrolamentos e no núcleo. O transformador pode esquentar mesmo com a corrente medida aparentemente dentro do limite. O analisador de energia quantifica a distorção.
O que fazer quando o alarme de temperatura do transformador dispara?
Reduza a carga, verifique ventiladores e ventilação e confira se o instrumento está indicando corretamente. Não desative o alarme. Se houver ruído anormal, cheiro, vazamento ou atuação do relé Buchholz, desligue com segurança e chame avaliação técnica.

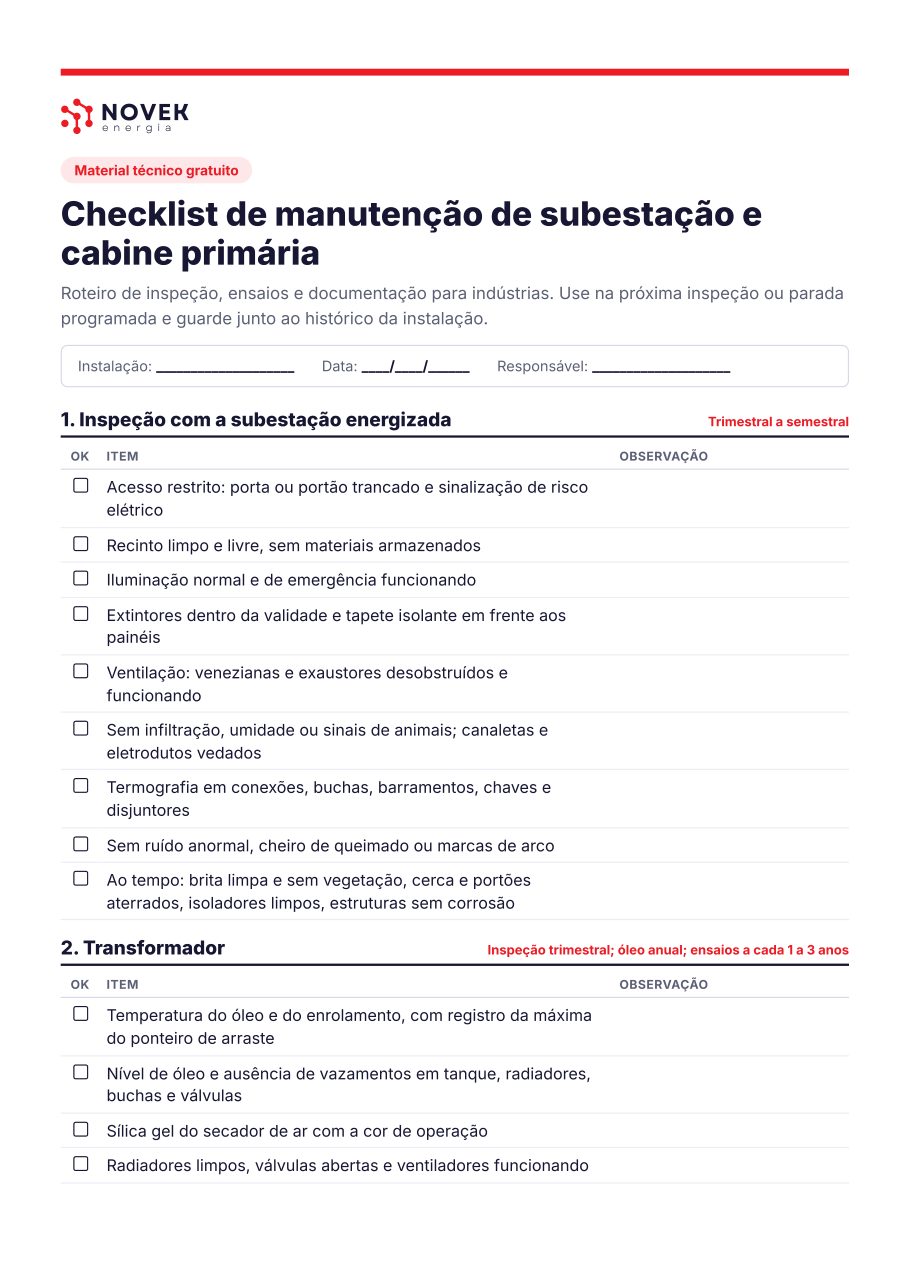

Material gratuitoChecklist de manutenção de subestação em PDFInspeção, transformador, disjuntores, relés, aterramento e documentação NR-10 em 3 páginas para imprimir. Baixar o checklist Explore também
