Muitas cabines primárias e subestações industriais ainda operam com disjuntores a óleo, de pequeno volume (PVO) ou grande volume (GVO), instalados há 30 ou 40 anos. Eles funcionam, mas cada interrupção degrada o óleo, as peças estão cada vez mais difíceis de encontrar e o risco em caso de falha é maior. O retrofit para disjuntor a vácuo resolve esses pontos, desde que seja tratado como projeto, e não como troca de peça.
Por que substituir o disjuntor a óleo
- O óleo degrada a cada interrupção: o arco elétrico carboniza o óleo e desgasta os contatos. Depois de interromper curtos-circuitos, o disjuntor precisa de inspeção, tratamento ou troca do óleo e revisão dos contatos.
- Risco de incêndio e explosão: uma falha na interrupção com óleo degradado pode romper o polo e espalhar óleo inflamado dentro do cubículo.
- Peças descontinuadas: vários fabricantes encerraram a linha de disjuntores a óleo. Conseguir contatos, câmaras e mecanismos virou garimpo.
- Manutenção mais pesada: nível, rigidez dielétrica do óleo, vazamentos e revisões frequentes ocupam mais tempo de parada.
- Proteção desatualizada: muitos disjuntores antigos operam com relés primários de ação direta, sem os recursos de ajuste, registro de eventos e seletividade de um relé secundário digital.
- Capacidade de interrupção: depois de ampliações da planta ou da rede da distribuidora, o nível de curto-circuito pode ter ultrapassado a capacidade do disjuntor original.
O que o disjuntor a vácuo muda
No disjuntor a vácuo, os contatos abrem dentro de uma ampola selada. Sem meio para sustentar o arco, a interrupção é rápida e o desgaste dos contatos é pequeno. O resultado prático é longa vida útil mecânica e elétrica, manutenção reduzida (inspeção, lubrificação do mecanismo, resistência de contato, tempos de operação e verificação da integridade do vácuo), nenhum óleo para tratar ou descartar e equipamento mais compacto. Os detalhes da manutenção estão em manutenção de disjuntor de média tensão.
As três opções de retrofit
| Opção | Como é | Quando faz sentido |
|---|---|---|
| Disjuntor a vácuo adaptado ao cubículo existente | Disjuntor novo montado em carro ou suporte adaptado às dimensões, contatos e intertravamentos do cubículo antigo | Cubículo em bom estado e disponibilidade de solução adaptada para aquele modelo |
| Substituição do disjuntor com adequações no cubículo | Disjuntor a vácuo fixo ou extraível, com adaptação de barramentos, suportes, fiação de comando e intertravamentos | Cabines de alvenaria e cubículos simples, com espaço para a adaptação |
| Troca do cubículo completo | Painel novo de média tensão com disjuntor a vácuo, relé e intertravamentos de fábrica | Cubículo corroído, sem segurança contra arco, sem espaço para adaptação ou com ampliação prevista |
A primeira opção costuma ser a de menor custo e menor tempo de parada. A terceira resolve de uma vez problemas do cubículo, mas exige mais investimento e janela maior. O levantamento técnico mostra qual é viável.
Os cuidados técnicos que fazem diferença
Capacidade de interrupção e corrente nominal
O disjuntor novo não deve simplesmente copiar a placa do antigo. Um estudo de curto-circuito atualizado, com os dados atuais da distribuidora e da planta, define a capacidade de interrupção necessária, e a corrente nominal deve considerar a carga atual e a expansão prevista.
Proteção e tensão auxiliar
O retrofit é o momento natural de substituir relés primários por relé secundário digital, com ajustes definidos em estudo de seletividade. O relé secundário precisa de transformadores de corrente adequados e de uma fonte confiável para abrir o disjuntor mesmo durante uma falta, normalmente banco de baterias com carregador, nobreak dedicado ou dispositivo de disparo capacitivo. Muitas distribuidoras exigem esse tipo de proteção em entradas novas ou reformadas, por isso a norma da distribuidora deve ser consultada no início do projeto. O ajuste e o teste do relé estão em teste de relé de proteção.
Sobretensões de manobra
Disjuntores a vácuo interrompem a corrente com muita rapidez. Na manobra de motores de média tensão, transformadores a seco e bancos de capacitores, isso pode gerar sobretensões transitórias. Dependendo da carga, o projeto prevê para-raios ou supressores de surto junto ao equipamento protegido.
Intertravamentos e segurança
Intertravamentos mecânicos e elétricos com seccionadoras e chaves de aterramento precisam ser refeitos e testados. Um retrofit que deixa o intertravamento original sem função cria um risco grave de manobra indevida.
Etapas do projeto
- Levantamento: dados de placa, dimensões e estado do cubículo, comando, tensão auxiliar, relés e transformadores de corrente existentes.
- Estudo e projeto: curto-circuito, especificação do disjuntor, proteção, adaptações mecânicas e diagramas atualizados.
- Aprovação: quando o disjuntor é o de entrada da cabine, a distribuidora normalmente precisa aprovar o projeto antes da execução.
- Instalação: na parada programada, com desligamento, bloqueio e aterramento conforme a NR-10.

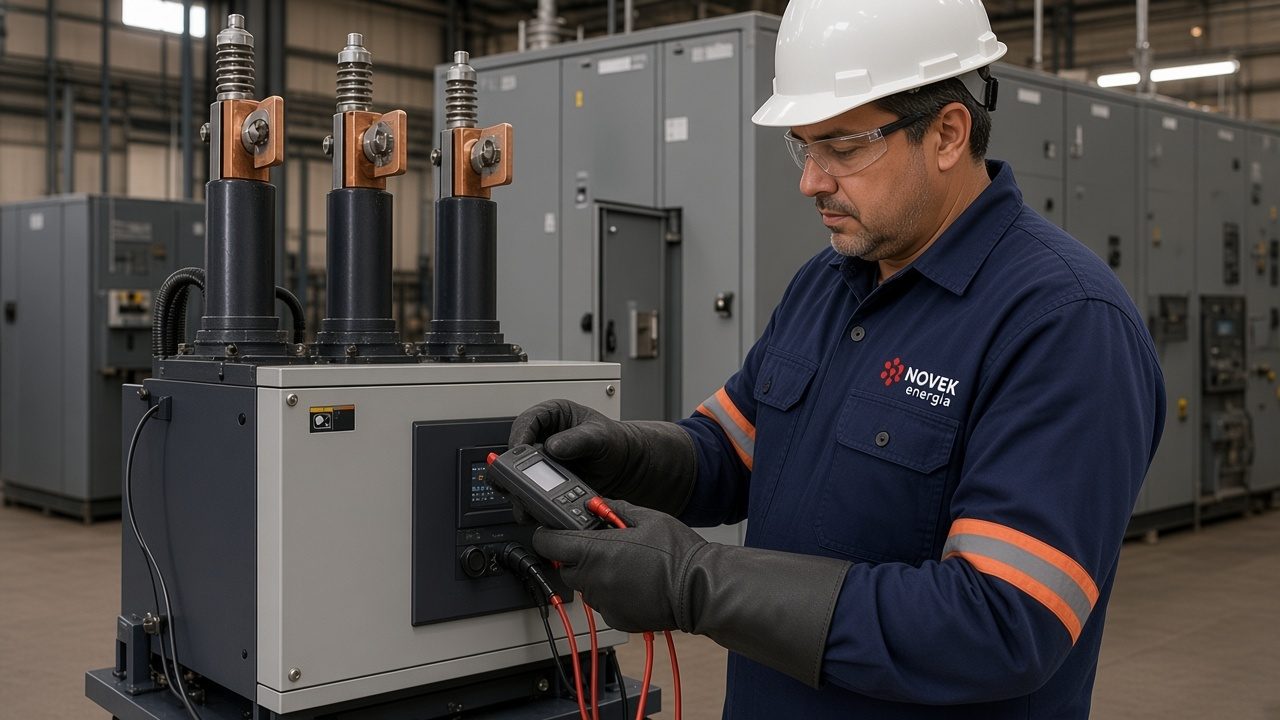

- Comissionamento: resistência de contato, tempos de operação, isolamento, integridade do vácuo, teste do relé por injeção de corrente, teste dos intertravamentos e relatório com ART.
Quando não vale a pena esperar
- O disjuntor interrompeu curtos-circuitos e não foi revisado.
- Há vazamento de óleo ou o óleo reprovou na rigidez dielétrica.
- Os ensaios mostram resistência de contato ou tempos fora do critério de forma recorrente.
- Não há peças de reposição para o modelo.
- A planta foi ampliada e ninguém verificou a capacidade de interrupção.
- A proteção ainda é feita por relés primários de ação direta.
Como a Novek pode ajudar
A Novek faz manutenção e retrofit de disjuntores de média tensão em indústrias: levantamento, especificação, adaptação ao cubículo, instalação na parada, comissionamento com ensaios e ajuste do relé de proteção, com relatório e ART. O retrofit pode ser feito junto com a manutenção da subestação, aproveitando a mesma janela.
Para avaliar o seu caso, fale com a nossa equipe enviando fotos da placa do disjuntor e do cubículo, a tensão de entrada e o tipo de proteção atual.
Perguntas frequentes
Dúvidas comuns sobre este tema
Vale a pena trocar disjuntor a óleo por disjuntor a vácuo?
Na maioria dos casos, sim. O disjuntor a vácuo dispensa o tratamento de óleo, tem desgaste de contatos muito menor, exige menos manutenção e elimina o risco de incêndio do óleo. Com peças de disjuntores PVO e GVO cada vez mais escassas, o retrofit costuma reduzir risco e custo ao longo dos anos.
Dá para aproveitar o cubículo existente no retrofit?
Muitas vezes, sim. Existem disjuntores a vácuo montados em carros ou suportes adaptados ao cubículo antigo, e em cabines mais simples é possível adaptar barramentos e suportes. Quando o cubículo está corroído, sem espaço ou sem condições de segurança, a troca completa do painel é a melhor opção.
O retrofit do disjuntor precisa de aprovação da distribuidora?
Quando o disjuntor é o de entrada da cabine primária, normalmente sim, porque altera a proteção do ponto de conexão. A exigência e a documentação variam conforme a norma técnica de cada distribuidora, por isso a consulta deve ser feita no início do projeto.
Precisa trocar o relé junto com o disjuntor?
É o momento ideal. Disjuntores antigos com relés primários de ação direta ganham muito com relé secundário digital, que permite ajustes precisos, seletividade e registro de eventos. O relé secundário exige transformadores de corrente adequados e uma fonte auxiliar confiável para a abertura.
Quanto tempo a planta fica parada no retrofit?
A substituição física de um disjuntor adaptado ao cubículo cabe, em geral, em uma parada programada curta. A troca de cubículos completos exige janela maior. O prazo total do projeto é definido pelo levantamento, pela fabricação dos equipamentos e, quando aplicável, pela aprovação da distribuidora.
