A empresa cresce, entra uma linha nova, um galpão, um sistema de climatização maior, e de repente a distribuidora informa que a ligação em baixa tensão não comporta mais a carga. A partir daí, a conversa passa a ser sobre cabine primária: um dos maiores investimentos em infraestrutura elétrica que uma empresa faz e, quando não é planejado com antecedência, um dos que mais atrasam o início de uma operação.
Este artigo explica, do ponto de vista de quem toma a decisão, quando a cabine primária é obrigatória, quais são os tipos, quanto custa em média, quanto tempo leva e qual é o custo de mantê-la depois de energizada.
O que é uma cabine primária
Cabine primária (ou subestação de entrada) é a instalação que recebe a energia da distribuidora em média tensão, normalmente 13,8 kV ou 23,1 kV, faz a medição de faturamento, protege a instalação com disjuntor e relé de proteção e alimenta os transformadores que reduzem a tensão para o uso interno, como 380/220 V.
Na prática, ela é o ponto de entrada de toda a energia da empresa. Se a cabine para, tudo para. Por isso, além do investimento inicial, ela precisa entrar no planejamento de manutenção desde o primeiro dia.
Quando a cabine primária é obrigatória
A regra geral está na Resolução Normativa ANEEL nº 1.000/2021, que trata das condições de fornecimento de energia. Pelo artigo 23, a unidade consumidora é atendida em média tensão (Grupo A, tensão igual ou superior a 2,3 kV) quando:
- A carga instalada passa de 75 kW e a demanda contratada é de até 2.500 kW. Acima de 2.500 kW, o atendimento passa para tensões ainda mais altas (69 kV ou mais).
- Em casos específicos, cargas entre 50 kW e 75 kW também podem ser ligadas em média tensão, por exemplo quando há equipamentos que perturbam a rede ou quando há conveniência técnica para a distribuidora e o consumidor.
A resolução também prevê exceções, como algumas edificações de múltiplas unidades. A definição final do padrão de entrada (aérea, abrigada, com cubículos) vem da norma técnica de cada distribuidora. Em Minas Gerais, por exemplo, o fornecimento em média tensão da Cemig segue a ND-5.3.
Na prática: 75 kW de carga instalada é menos do que parece. Uma pequena indústria com alguns motores, compressor, solda e climatização chega a esse número com facilidade. Somar a carga atual e a prevista para os próximos anos é o primeiro passo antes de qualquer ampliação.
Tipos de cabine primária
| Tipo | Como é | Quando costuma ser usada |
|---|---|---|
| Subestação aérea (em poste) | Transformador instalado em poste, com medição e proteção simplificadas | Potências menores, conforme o limite definido pela distribuidora |

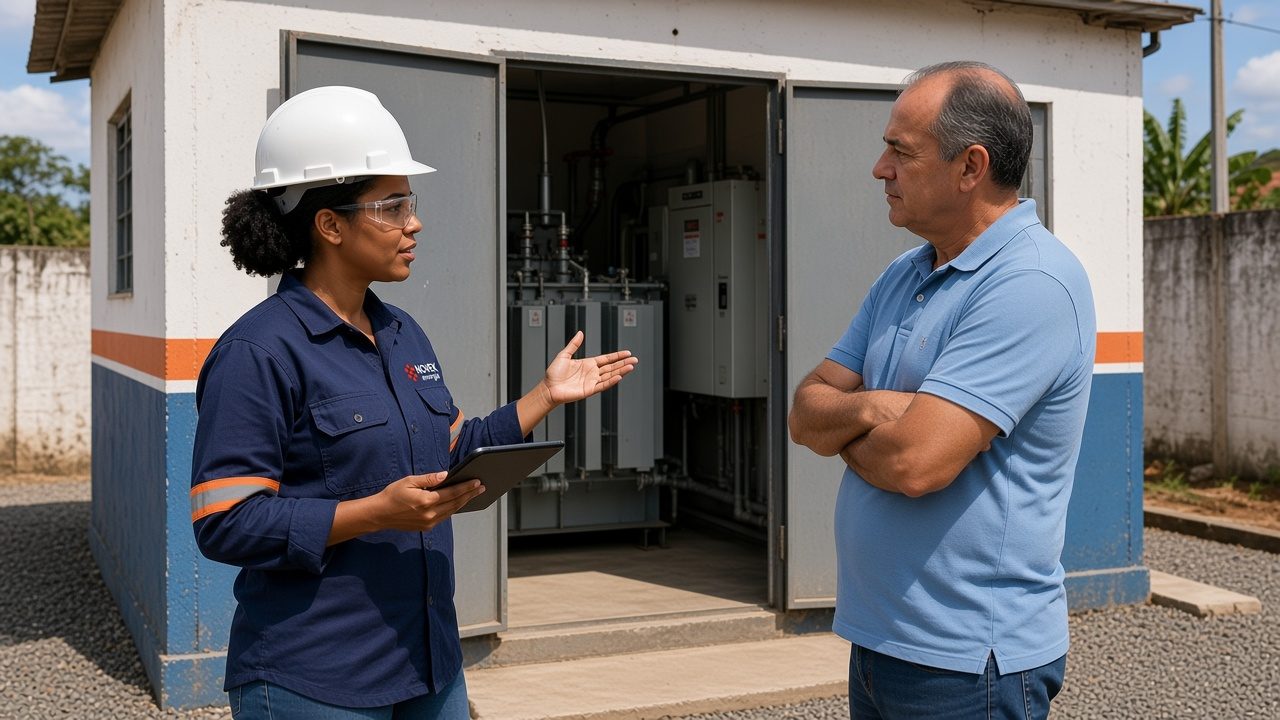

| Abrigada em alvenaria | Recinto construído com compartimentos de medição, proteção e transformação | Solução tradicional para potências médias e maiores |
| Cubículos blindados (metálicos) | Equipamentos montados em painéis metálicos fechados, abrigados em sala | Quando há pouco espaço, exigência de segurança maior ou ampliação modular |
| Compacta ou pré-fabricada | Conjunto montado em fábrica e instalado pronto no local | Obras com prazo curto ou locais sem espaço para obra civil extensa |
A escolha depende da potência, do espaço, da norma da distribuidora, do nível de segurança desejado e do plano de expansão. Uma cabine projetada sem folga para crescer pode exigir nova obra em poucos anos.
Quanto custa uma cabine primária
Não existe preço de tabela. O valor depende da potência, do tipo de cabine, da distância até a rede da distribuidora, das exigências da norma local e do que precisa de obra civil. Ainda assim, dá para trabalhar com faixas de referência praticadas no mercado em 2026, considerando projeto, equipamentos, obra e montagem:
| Potência instalada | Faixa de referência de mercado |
|---|---|
| 300 kVA | R$ 80 mil a R$ 200 mil |
| 500 kVA | R$ 150 mil a R$ 300 mil |
| 750 kVA | R$ 260 mil a R$ 380 mil |
| 1.000 kVA | R$ 350 mil a R$ 500 mil ou mais |
Atenção: são faixas de referência para orçamento preliminar, não cotação. O valor real só sai depois do levantamento de carga, da visita técnica e da definição do padrão exigido pela distribuidora.
O que mais pesa no valor
- Transformador: costuma ser o item individual mais caro. Transformador a seco custa mais do que o a óleo, mas dispensa bacia de contenção e é preferido em ambientes internos.
- Tipo de cabine: cubículos blindados custam mais do que a cabine convencional em alvenaria, em troca de menos obra civil, mais segurança e montagem mais rápida.
- Proteção: disjuntor de média tensão e relé de proteção, exigidos pela distribuidora a partir de certa potência.
- Obra civil e ramal de entrada: distância até o poste, travessias, valas e fundação.
- Projeto e aprovação: projeto elétrico com ART, estudos de proteção e taxas da distribuidora.
- Malha de aterramento: dimensionada conforme o solo e o nível de curto do local.
Quanto tempo leva
Do projeto à energização, o prazo costuma ficar entre 3 e 6 meses. Boa parte desse tempo não depende de obra: é análise e aprovação do projeto pela distribuidora, compra de equipamentos com prazo de fabricação (transformador e cubículos) e vistoria final para ligação. Quem deixa a cabine para o fim do cronograma de uma ampliação costuma descobrir que ela virou o caminho crítico.
O lado financeiro: ser Grupo A muda a conta de energia
Passar para a média tensão não é só uma obrigação técnica. Muda a forma como a empresa paga energia:
- Tarifa binômia: o consumidor do Grupo A paga energia consumida (kWh) e demanda contratada (kW). Para quem consome bastante e de forma constante, o custo por kWh tende a ser menor do que na baixa tensão.
- Demanda contratada bem dimensionada: contratar demanda acima do necessário é pagar por capacidade ociosa todo mês. Contratar abaixo gera multa de ultrapassagem. Revisar o contrato com base no histórico é uma das economias mais rápidas.
- Fator de potência: consumo de energia reativa acima do limite gera cobrança na fatura. Banco de capacitores bem dimensionado resolve, como mostramos no artigo de eficiência energética industrial.
- Acesso ao mercado livre: desde janeiro de 2024, consumidores do Grupo A podem migrar para o mercado livre de energia (Portaria MME nº 50/2022), o que permite negociar o preço da energia diretamente com fornecedores.
O custo que fica depois da obra: manutenção
Uma cabine primária é o ponto único de falha da empresa. Sem manutenção, os problemas mais comuns são conexões aquecidas, disjuntor que não abre no tempo certo, relé com ajuste errado, óleo do transformador degradado e poeira sobre o isolamento. Qualquer um deles pode parar a operação por dias, porque transformadores e cubículos não ficam na prateleira de fornecedor.
O plano mínimo costuma incluir:
- Termografia periódica com a cabine em carga.

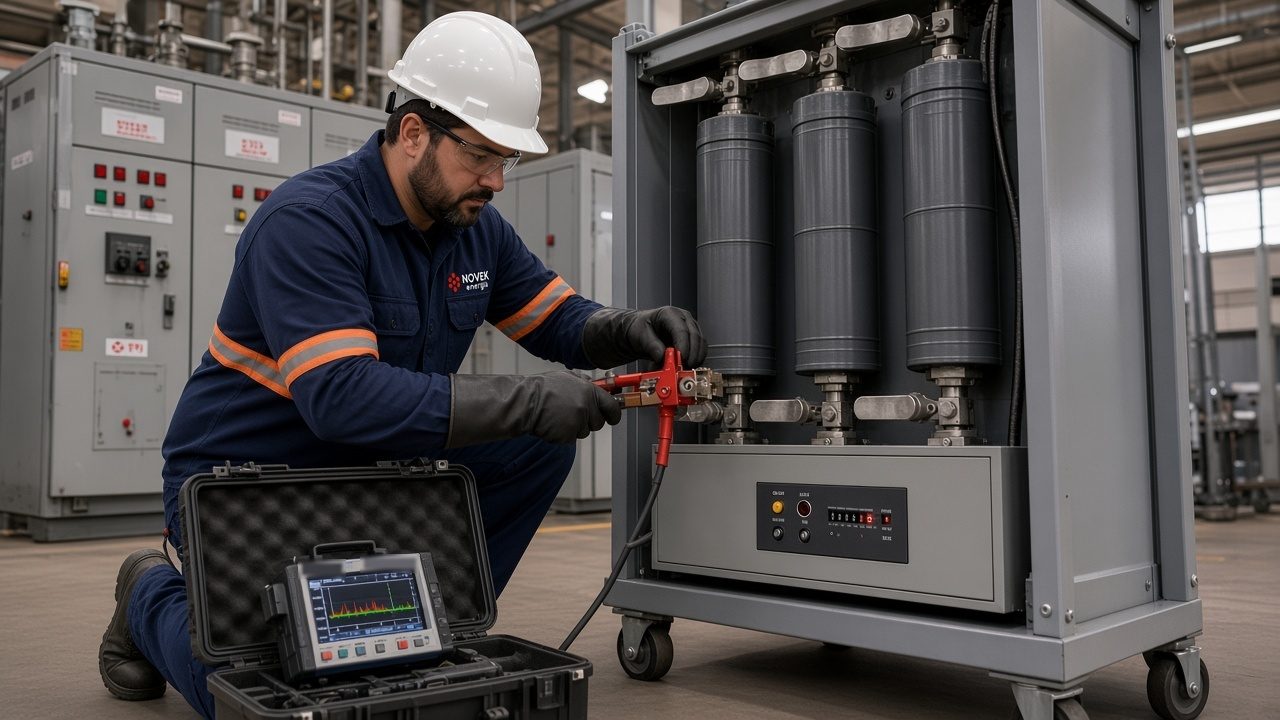

- Manutenção preventiva anual ou bienal com desligamento: limpeza, reaperto, ensaios no disjuntor de média tensão e teste do relé de proteção.
- Análise do óleo do transformador, quando for a óleo. Veja o guia de análise de óleo e DGA.
- Registro e histórico dos ensaios, exigidos também pela NR-10 no prontuário das instalações elétricas.
Do ponto de vista de gestão, vale tratar a manutenção da cabine como custo fixo previsto no orçamento anual, e não como despesa que aparece só quando algo quebra. O custo de uma preventiva é pequeno perto de um dia de produção parada.
Checklist antes de pedir orçamento
- Carga instalada atual e prevista para os próximos 5 anos.
- Distribuidora que atende o endereço e a tensão da rede no local.
- Espaço disponível e distância até o ponto de conexão.
- Cargas especiais: motores de grande porte, inversores de frequência, fornos, solda.
- Necessidade de gerador ou sistema de emergência.
- Prazo desejado para a energização, contando o tempo de aprovação da distribuidora.
Como a Novek pode ajudar
A Novek apoia empresas no levantamento de carga e na definição do escopo antes do orçamento da cabine, e cuida da cabine depois de energizada: manutenção de subestação, manutenção de transformador, ensaios em disjuntores e relés e relatório técnico com ART. Se a sua empresa está perto do limite de 75 kW ou já tem uma cabine sem plano de manutenção, fale com a nossa equipe.
Perguntas frequentes
Dúvidas comuns sobre este tema
Quando a cabine primária é obrigatória?
Pela Resolução Normativa ANEEL nº 1.000/2021, a unidade consumidora com carga instalada acima de 75 kW e demanda até 2.500 kW é atendida em média tensão (Grupo A), o que exige subestação de entrada. Cargas entre 50 kW e 75 kW também podem ser ligadas em média tensão em casos específicos. O padrão de cabine é definido pela norma da distribuidora local.
Quanto custa uma cabine primária de 300 kVA?
Como referência de mercado em 2026, uma cabine de 300 kVA fica entre R$ 80 mil e R$ 200 mil, considerando projeto, equipamentos, obra e montagem. O valor varia com o tipo de cabine, o transformador, a distância até a rede e as exigências da distribuidora. O preço real depende de levantamento técnico.
Quanto tempo leva para construir uma cabine primária?
Em geral, de 3 a 6 meses do projeto à energização. Grande parte do prazo vem da aprovação do projeto pela distribuidora, do prazo de fabricação do transformador e dos cubículos e da vistoria final para ligação.
Qual a diferença entre cabine primária em alvenaria e cubículo blindado?
A cabine em alvenaria é construída no local, com compartimentos de medição, proteção e transformação. O cubículo blindado reúne os equipamentos em painéis metálicos fechados, ocupa menos espaço, oferece mais segurança na operação e é montado mais rápido, mas costuma ter custo de equipamento maior.
Cabine primária precisa de manutenção?
Sim. Ela é o ponto de entrada de toda a energia da empresa. O plano mínimo inclui termografia periódica, manutenção preventiva com desligamento (limpeza, reaperto, ensaios em disjuntor e relé), análise do óleo do transformador quando aplicável e registro dos resultados no prontuário exigido pela NR-10.
